为什么12pF负载的晶振外接6.8pF电容？

对于负载电容( CL = 12pF ) 的晶振，外接 6.8pF 的电容通常是偏小的，但具体情况要看是“对地电容”还是“负载电容”。

为了让你更清楚，晶诺威科技分析三种情况如下：

1、 如果 6.8pF 是指“两个外接对地电容”的容值

这是最常见的情况。晶振规格书中的负载电容( CL) 与外接对地电容( C1, C2 )的关系公式为：

CL =(C1* C2)÷(C1 + C2) + Cs

其中Cs 是PCB走线和芯片引脚的杂散电容（通常估算为 2pF~5pF）。

假设你使用了两个6.8pF的电容：

(6.8* 6.8)÷(6.8 + 6.8) = 3.4pF

加上杂散电容（假设 3pF）：

CL≈3.4 + 3 = 6.4pF

结论：此时实际加载到晶振上的负载电容约为6.4pF，远小于晶振要求的12pF。这会导致晶振振荡频率偏高（正频偏），且可能起振裕量不足（在低温或电压波动时容易停振）。

正确的搭配（针对 12pF 晶振）通常是使用两个15pF 或18pF 的对地电容（根据杂散电容微调）。

2、 如果 6.8pF 是指“单个负载电容”或“晶振规格”

有些低功耗或特定应用的晶振（如 32.768kHz 表晶），其规格书直接标注( CL = 6.8pF)。

如果晶振规格本身就是 6.8pF，而你误认为是12pF，那么外接 6.8pF 的对地电容（实际等效约 3-4pF）是不对的。

如果晶振规格是 12pF，而你买了标称 “12pF 负载” 但实际内部结构不同的晶振，则按上述第一种情况计算。

3、 还有一种特殊情况

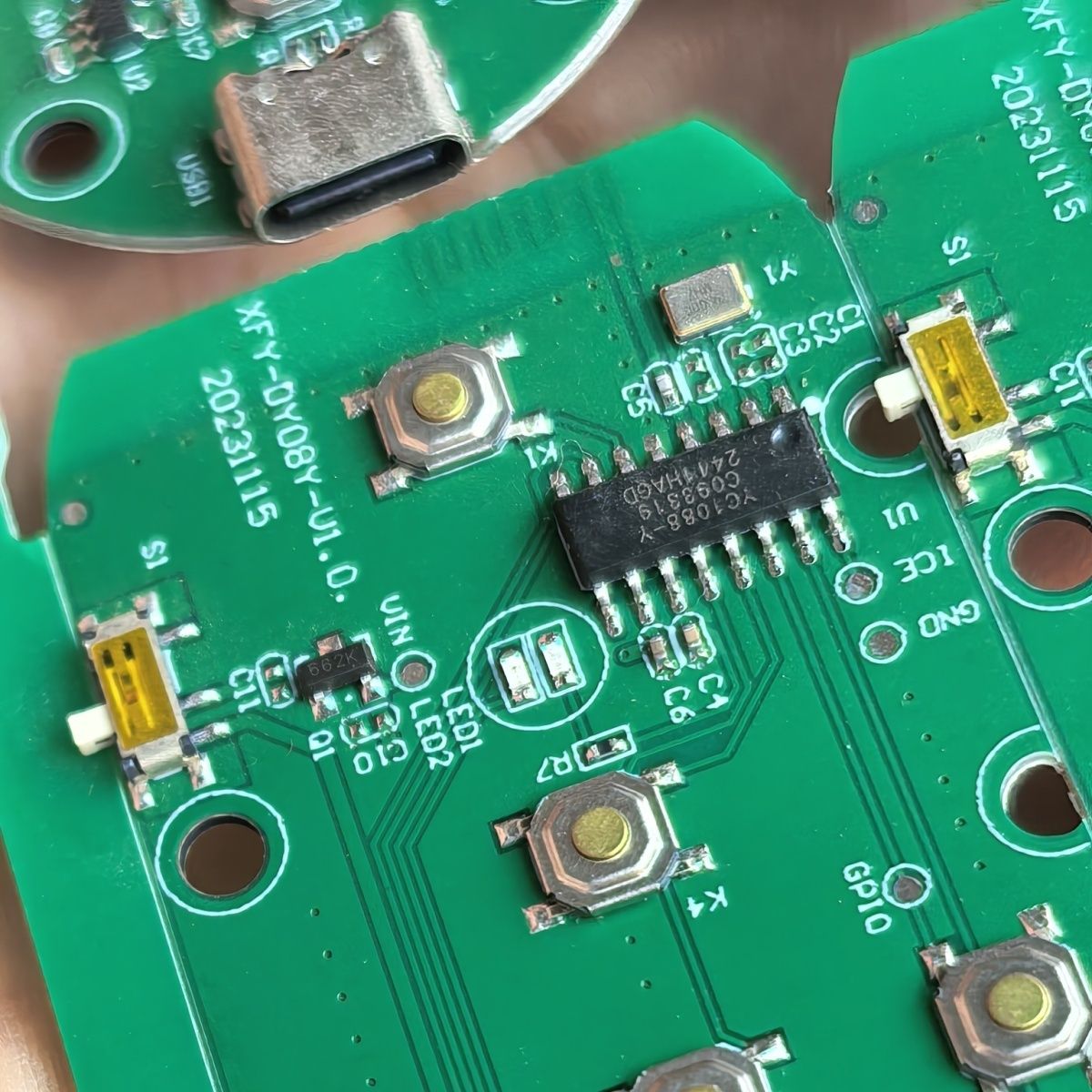

极少数芯片（如某些低功耗 MCU 或 RTC）内部集成了负载电容。如果规格书明确要求外接6.8pF负载，请严格按照芯片数据手册推荐的电容值选用。

假若：

杂散电容Cs=3pF

MCU集成负载=5.6pF

外接C1=外接C2=6.8pF

那么，根据公式

CL =(C1* C2)÷(C1 + C2) + Cs+MCU集成负载

可以得出：

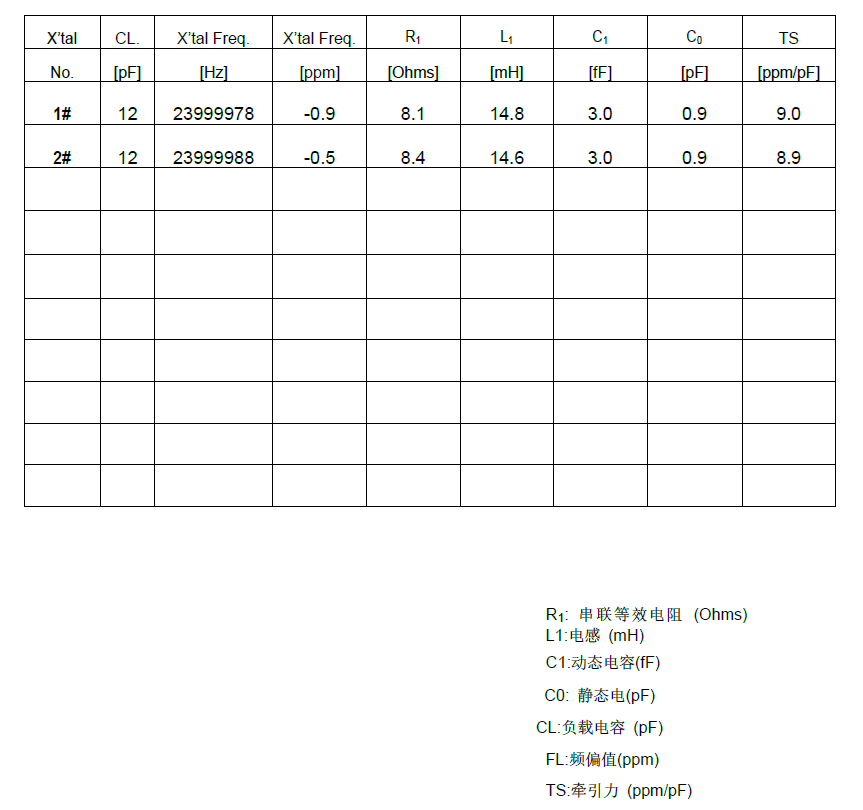

晶振负载电容CL=12pF

风险提示：

若电容匹配错误，晶振容易出现频偏超标（影响通信如USB、RF）或高低温下停振（导致系统死机）等问题。
