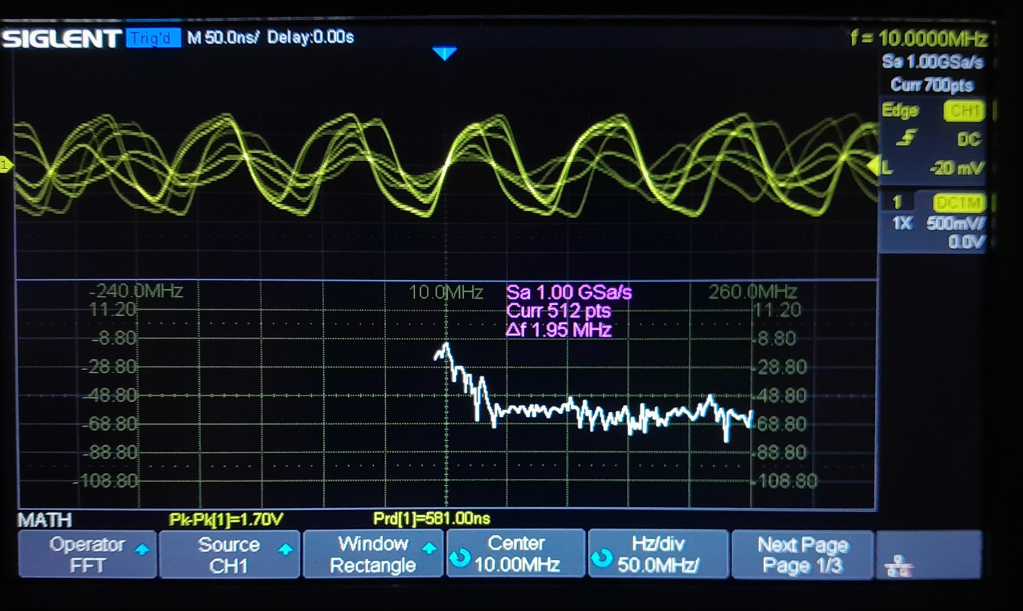

正弦波时钟信号（Sine Wave Clock）出现过冲（Overshoot）现象

关于正弦波时钟过冲问题，晶诺威科技解释如下：

正弦波时钟信号（Sine Wave Clock）出现过冲（Overshoot），通常不是指正弦波形本身出现类似方波的尖峰，而是指信号在峰值处出现了不自然的畸变、振铃或超出预期幅度的短暂尖刺。

理想正弦波是光滑的，过冲往往意味着系统中存在阻抗不连续或非线性。

（光滑的理想正弦波）

以下是常见原因、影响及解决办法：

一、 常见原因

1、阻抗不匹配导致的反射

这是最核心原因。若时钟源输出阻抗、传输线特性阻抗、负载输入阻抗不一致，信号会在末端反射，叠加在原始波形上，在峰值处形成过冲/振铃。

例：50Ω输出的源接高阻（如1MΩ示波器探头）而未端接。

2、示波器测量方法不当

• 使用长地线夹形成电感，与探头电容谐振，在高速边沿（即使是正弦波，若谐波丰富）产生过冲。

• 探头未校准或带宽不足。

3、驱动器的非线性或带宽限制

某些有源正弦波输出级（如部分晶振、时钟分配芯片）在接近电源轨时压摆率突变，或内部限幅电路动作，导致波形顶端变平或出现小尖峰。

4、电源耦合的高频噪声

电源上的毛刺通过驱动器的电源抑制比（PSRR）耦合到输出，叠加在正弦波峰值区域。

二、 对电路的影响

• 误触发：对于以正弦波作为参考时钟的PLL、比较器或高速逻辑（如ECL），过冲可能超过输入阈值或绝对最大额定值，导致额外时钟沿或器件损坏；

• EMI超标：过冲对应高频谐波分量，可能辐射超标；

• 长期可靠性：反复过压应力会加速器件老化。

三、诊断与解决步骤

1、正确测量

• 使用无源探头带接地弹簧或有源探头，去掉长地线夹；

• 用50Ω馈通端接（若示波器支持50Ω模式）并直接在负载端测量。

2、检查阻抗匹配

• 确定源端输出阻抗和负载端需求（例如50Ω系统或高阻）；

• 若负载是高阻，在末端并联一个匹配电阻（如50Ω对地或对Vcc/2）；

• 若源端无法驱动低阻，可串联阻尼电阻（10~100Ω）抑制反射。

3、添加低通滤波

在负载端串联一个小电阻（10~33Ω）并并联一个小电容（几pF到几十pF），构成RC低通，削弱过冲的高频成分。

注意：会略微增加上升/下降时间，对正弦波影响较小，但要确保仍满足时钟抖动要求。

4、检查源端输出

若为有源晶振或时钟缓冲器，确认其输出类型（削峰正弦波、限幅正弦波等）。有些“正弦波”实际是近似方波经滤波得到，自身就带小过冲。

5、优化PCB布局

• 确保传输线（微带线或带状线）连续，无分支、过孔突变；

• 时钟线下方有完整地平面；

• 远离开关电源等噪声源。

快速判断技巧

1、改变示波器探头负载：

在探头尖端并联一个50Ω电阻到地。如果过冲显著减小，说明是反射问题，需做终端匹配。

2、减小输入信号幅度：

若过冲比例随幅度下降而减小，可能是非线性所致；若比例不变，多为反射。
