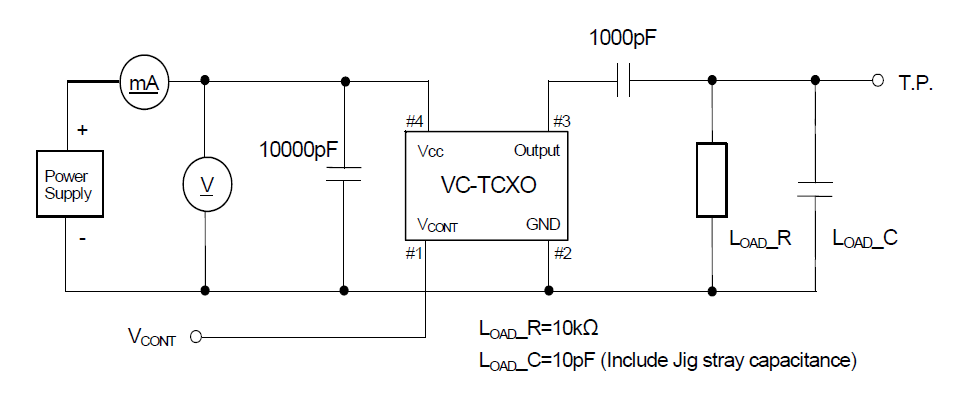

（26MHz高精度压控温补晶振VC-TCXO2520测试电路）

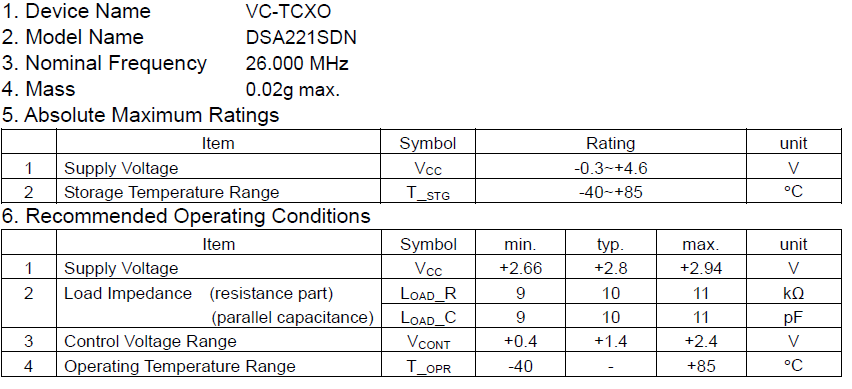

26MHz高精度压控温补晶振VC-TCXO2520 料号1XXA26000MAA关键参数如下：

• 晶振型号：DSA221SDN/VC-TCXO2520

• 晶振频率：26MHz

• 晶振料号：1XXA26000MAA

• 输出类型：削峰正弦波（Clipped sine wave）

• 温度频差：±0.5ppm

• 工作温度：-40~+85℃

• 供电电压：2.8V

• 压控范围：+0.4V~2.4V

• 频率拉升范围：±9ppm~±15ppm

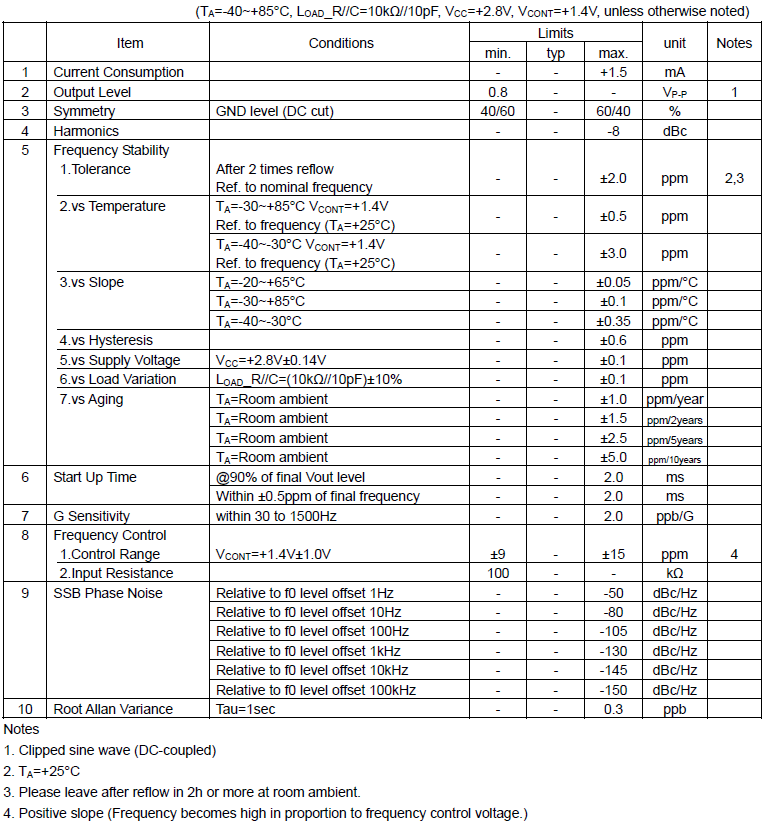

电气参数详情见下表：

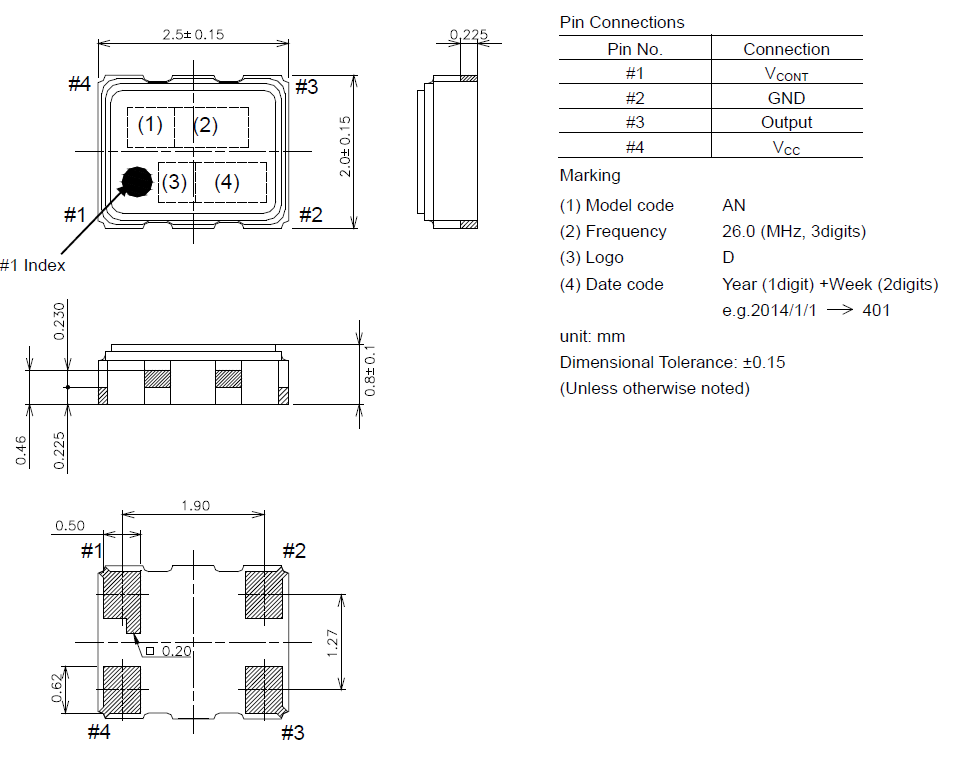

尺寸及引脚功能说明：

注：

脚1：压控功能

脚2：接地

脚3：信号输出

脚4：接电源2.8V
