（8.704MHz晶体SMD5032尺寸及引脚使用说明）

晶诺威科技产8.704MHz晶体SMD5032规格参数说明如下：

MAIN PARAMETER（主要电气参数）

• NOMINAL FREQUENCY（标称频率）：8.704 MHz

• MODE OF OSCILLATION（振荡模式）：基频FUND

• INITIAL TOLERANCE（调整频差）： ±20 ppm FREQUENCY TOLERANCE AT 25°C

• TEMPERATURE STABILITY（温度稳定性）：±20 ppm

• OPERATING TEMPERATURE RANGE （工作温度范围）：40°C ~ +85°C

• LOAD CAPACITANCE（负载电容）：20 pF

• EQUIVALENT SERIES RESISTANCE（等效串联阻抗ESR）：100Ω

• SHUNT CAPACITANCE（静电容C0）：5 pF

• DRIVE LEVEL（激励功率）：100 uw

• AGING（老化率）： ±3 ppm （1st year at 25℃）

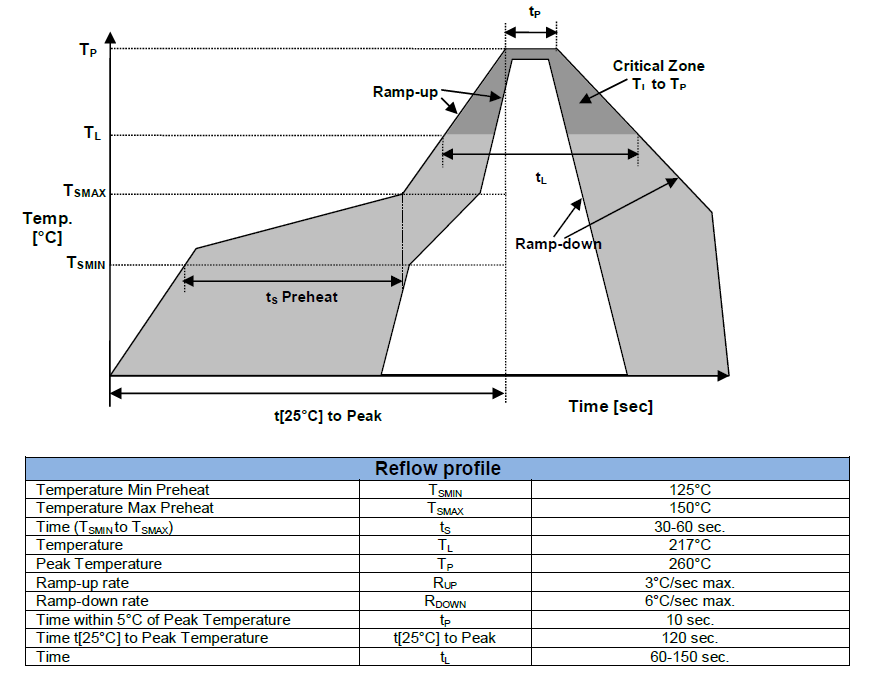

回流焊（REFLOW PROFILE）作业指导：
