关于芯片对晶振电气参数要求的解释如下：

举例：

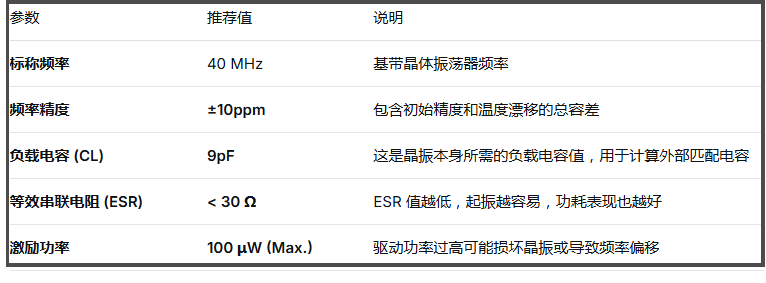

某款蓝牙+WIFI控制器芯片，核心的射频和时钟系统是相同的，因此对晶振的要求也相同。
如下：

设计注意事项

如果产品需要在宽温度范围（如 -40℃ ~ +85℃）下稳定工作，请务必选择温度频差（Frequency versus Temperature Characteristics）为 ±10ppm ~ ±30ppm 的工业级晶振，以确保在高低温环境下蓝牙射频性能不会衰减 。

关键 PCB Layout 建议

1、就近放置：

晶振应尽可能靠近芯片的 XIN/XOUT 引脚，以减小走线带来的寄生电容。

2、净空区：

晶振下方避免走任何高频信号线，并保持地平面的完整性。

3、外壳接地：

如果选用四引脚无源晶振，建议将其接地脚（通常为#2 & #4）接地，以降低电磁干扰（EMI）。
