数字电路中的LVCMOS是什么输出逻辑？晶诺威科技解释如下：

LVCMOS 是 Low-Voltage Complementary Metal-Oxide-Semiconductor（低压互补金属氧化物半导体）的缩写。简单来说，它是传统5V CMOS技术向更低电压发展的演进版本，也是当今数字集成电路（尤其是时钟、FPGA和各类处理器）中最主流的单端逻辑电平标准。LVCMOS就是低电压版的CMOS逻辑，是当前数字电路板级互联的“普通话”，具有多种电压档位（3.3V、2.5V、1.8V、1.2V等），选型时需注意电平匹配。

1、 核心特点：为什么这么常用？

低功耗：

相比于传统的5V TTL或CMOS，LVCMOS的工作电压更低，动态功耗与电压的平方成正比，因此能大幅降低功耗。

单端信号：

使用一根信号线和地线（GND）构成回路，通过相对于地的电压高低来判断逻辑0和1。这与需要一对差分线传输的LVDS（低压差分信号）不同。

电压驱动型：

与高速接口中常用的电流驱动型（如LVPECL、CML）不同，LVCMOS属于电压驱动型，其驱动能力主要通过电压摆幅和输出阻抗来体现。

高阻抗输入：

输入阻抗极高，意味着输入端基本不从信号源吸收电流，这对前级驱动电路非常友好。

2、 常见子标准及电压等级

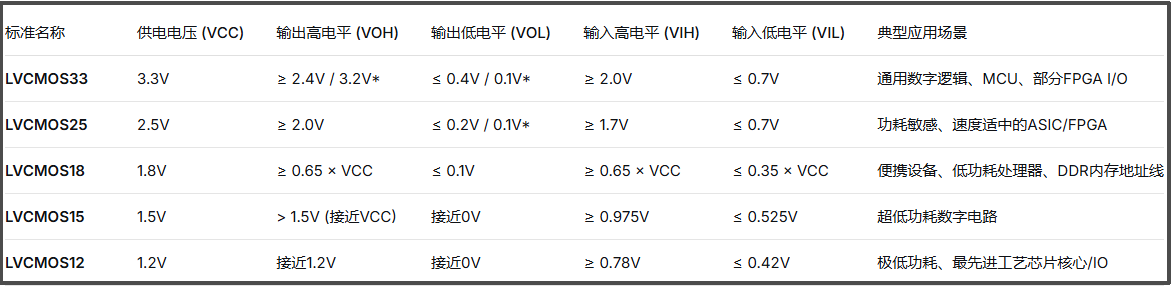

LVCMOS是一个大家族，不同电压等级间通常不能直接相连，需要电平转换或检查容忍度。以下是几种最常见的标准：

注：不同厂家、不同驱动强度下，VOH/VOL的具体数值会有差异。

3、 在时钟电路中的应用

LVCMOS在时钟领域非常普遍：

输出波形：

有源晶振LVCMOS输出，正是我们之前讨论的方波。其高电平接近VDD，低电平接近GND，边沿陡峭。

使用注意：

LVCMOS时钟输出是大摆幅、非平衡信号，容易对邻近的敏感差分时钟（如LVDS）产生串扰。因此，在PCB布局时需注意隔离。

适用场景：主要用于对抖动（Jitter）和相位噪声要求不是极端苛刻的ASIC（专用集成电路）或处理器时钟输入。

4、 应用场景与连线指南

主要应用：

通用I/O：MCU的GPIO引脚、FPGA的用户I/O。

控制信号：芯片的使能(EN)、复位(RST)、中断(INT)等。

低速至中速时钟：几十到几百MHz的时钟分配。

连线兼容性参考：

LVCMOS33：可以与 3.3V LVTTL 直接相互驱动。

LVCMOS33驱动LVCMOS25：需要加衰减或电平转换，否则过高的电压（3.3V）可能损坏2.5V的输入端。

LVCMOS25驱动LVCMOS33：需要电平转换，因为2.5V输出的高电平（~2.0V）可能达不到3.3V输入的识别阈值（2.0V只是临界，不保险）。

LVCMOS18/15/12：基本只在同电压系统内互联。
