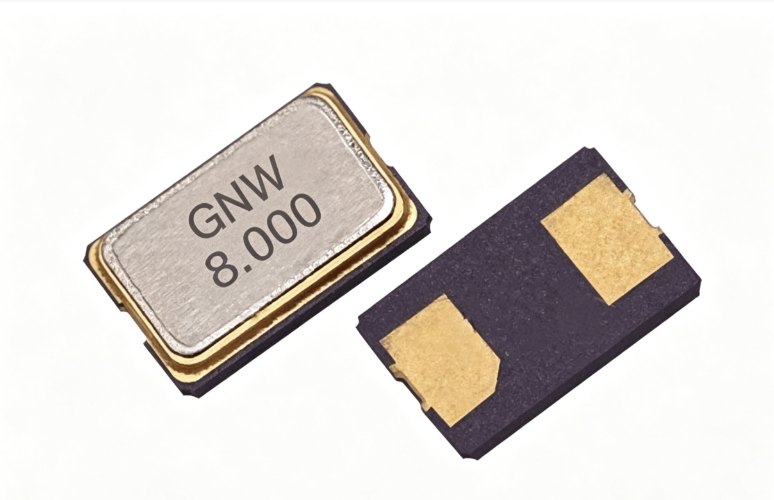

8MHz SMD5032两引脚（金属面）无源晶振

晶诺威科技产8MHz SMD5032两引脚（金属面）无源晶振主要电气参数

• Description产品描述：Quartz Crystal 石英晶体谐振器/无源晶振
• Nominal Frequency标称频率： 8 .000000MHz
• Dimension尺寸：5.0 × 3.2mm
• Oscillation Mode振荡模式：Fundamental基频
• Cutting Mode晶体切型：AT Cut
• Loading Capacitance (CL) 负载电容： 20PF
• Frequency Tolerance调整频差：±20ppm
• Temperature Stability 温度稳定性：±30ppm
• Operable Temperature Range 工作温度：-40~+85℃
• Equivalent resistance (ESR) 等效阻抗：80Ω
• Drive level激励功率：100μW

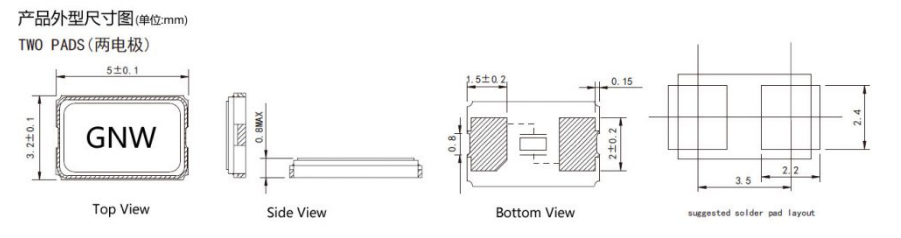

关于晶振引脚说明：

两引脚无源晶振的引脚分别为频率输入脚（XIN）和频率输出脚(XOUT)，该两个引脚没有极性，即：不分方向。

注：

1、两引脚无源晶振没有接地脚。

2、金属外壳并非仅用于防护，其电磁屏蔽能力可将相位噪声降低2–4dBc/Hz@1kHz，尤其在MCU时钟输入端口高阻抗场景下显著提升系统时钟抖动指标。
