晶振信号是如何给到CPU/MCU的？晶诺威科技解释如下：

晶振信号给到CPU/MCU，不是简单地把一根线连过去，而是通过两种常见的方式：

方式一

CPU/MCU内部自带振荡电路，我们只需外接一个“无源晶振”搭个简单电路就行；

无源晶振 + 内部振荡电路：

这是最常见的方式。CPU内部已经有一个“反相放大器”作为指挥，我们只需要在CPU的两个指定引脚（通常叫XTAL1和XTAL2或OSC_IN & OSC_OUT）之间，连接一个“无源晶振”和两个微调电容，就组成了一个完整的振荡电路。晶振的“压电效应”会像一个精准的节拍器，产生初始的正弦波信号，再经过CPU内部放大器整形、放大，最终变成一个稳定的方波时钟信号。这种方式元件少、成本低，很常见。

方式二

直接给CPU/MCU输入一个由外部“有源晶振”或时钟芯片处理好的、稳定的方波信号。

外部时钟源：

这种方式更直接。系统里会有一个独立的“有源晶振”或专门的“时钟发生器芯片”作为指挥，它已经产生了一个现成的、稳定的方波时钟信号。这个信号直接输入到CPU的指定时钟输入引脚即可。在复杂的多设备系统里（比如电脑主板），经常会用这种集中管理的方式，由一个时钟芯片产生不同频率的时钟，然后分发给CPU、内存、PCIe等各个部件。

信号进来之后：CPU/MCU的“内部改造”

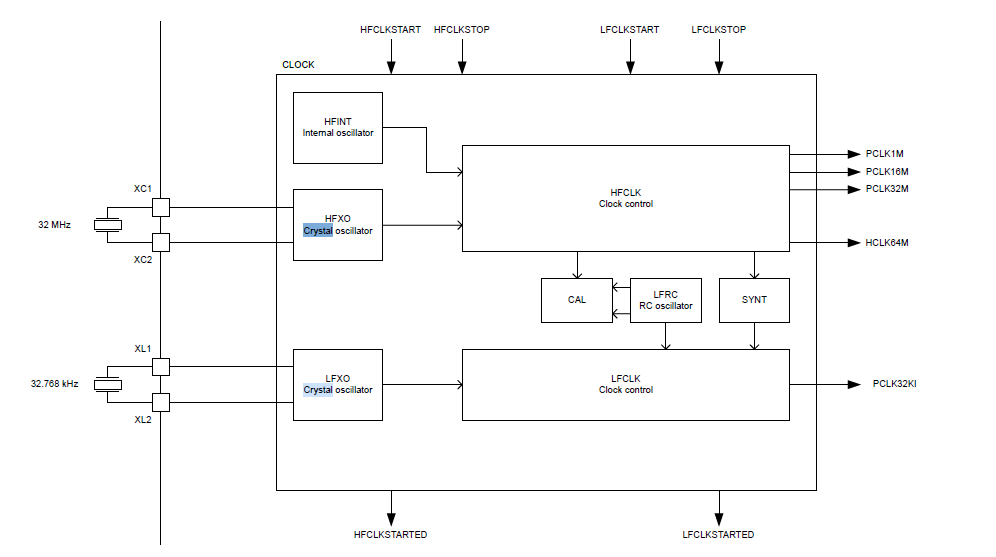

这个基础的时钟信号进入CPU/MCU后，并不会直接被使用，而是进入一个“时钟树”（Clock Tree）系统，进行一系列的加工和分发：

1、整形与放大

如果输入的是不完美的正弦波，CPU/MCU内部电路会先把它整形成边缘陡峭的方波，并放大到合适的电压，以确保数字电路能准确识别。

2、倍频与分频

这是最关键的一步。CPU/MCU会通过内部的锁相环（PLL） 等电路，把基础的输入频率（比如100MHz）“倍频”到一个高得多的频率，这就是我们常说的CPU/MCU主频（比如3.0GHz）。同时，也会通过“分频”电路，产生一些较低的频率，供内部总线和各种外设使用。

3、分发到各模块

最终，这个由原始晶振信号衍生出的、不同频率的稳定时钟信号，会被路由到CPU/MCU内部的计算核心、缓存、内存控制器、总线接口等各个模块，成为它们统一的工作节拍。

总之，晶振信号是给CPU提供心跳的关键。CPU依赖这个精准、稳定的节拍，才能保证内部几十亿个晶体管步调一致，有条不紊地执行指令和处理数据。
