如何测定晶体谐振器的振荡电路的负性阻抗？

晶体谐振器产生的多数问题，是在电源启动时不振荡（即不起振）这一现象。为了预防不起振，虽然具体情况会因晶体谐振器的外形尺寸和频率而异，但振荡电路必须具备足够的负性阻抗。在这里，晶诺威科技将说明在设计具有适当的负性阻抗的振荡电路时，晶体谐振器的起动特性及负性阻抗的测定方法。

晶体谐振器的起动特性

在晶体谐振器的振荡电路中接通电源时，晶体谐振器的固有频率会从白噪声中被选择性地放大，从而开始振荡。晶体谐振器的不起振问题大部分是在起动阶段（振荡开始时）发生的。

（振荡电路的等效电路）

上图为振荡电路的等效电路，对振荡电路的起动时的情况作了分析。

为了在起动时获得稳定振荡，负性阻抗 (－R) 的绝对值 |－R| 必须足够大于晶体谐振器的负载等效电阻(RL)。

|-R|>RL

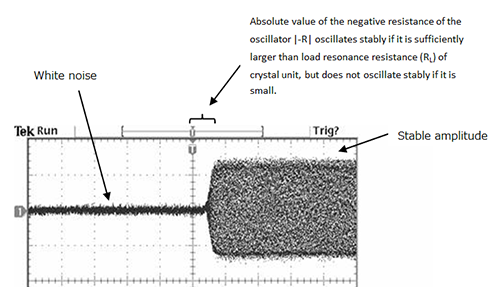

当满足该公式时，振荡会逐渐增强并被放大，之后进入稳定状态，如下图所示，达到稳定的振幅。

（振荡电路的起动特性）

负性阻抗的趋势

频率越低，或晶体谐振器越小型化，所需的负性阻抗就越大。此外，负性阻抗还会因IC和频率不同而有所变化。若负性阻抗过大，可能会出现以3次谐波振荡或自激振荡等不良现象。

负性阻抗的测定方法

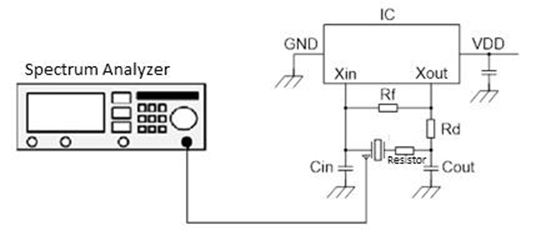

可以通过在晶体谐振器上连接电阻，并测定其不起振时的电阻值来确定负性阻抗。测定时与频率测定相同，应使用天线对晶体谐振器进行非接触式测定，以避免受寄生电容的影响。电阻值在初始时应被设定较大，在不振荡的状态下逐步减小，到振荡时测定开始振荡时的电阻值，该电阻值即为负性阻抗。反之，如果从已振荡状态逐步增大电阻直至不起振时的电阻值，则该数值会大于实际的负性阻抗，请务必注意。

（负性阻抗的测定方法）

如何测定晶体谐振器的振荡电路的驱动功率？

下面说明测定晶体谐振器的驱动功率的方法。

1. 驱动功率的测定方法

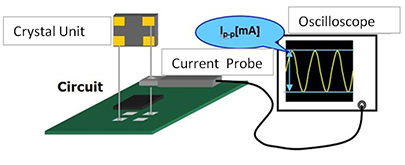

使用电流探头在示波器上测定流经晶体谐振器的电流 Ip－p (mA)。然后根据公式1计算出有效电流值 Irms，再通过公式2计算驱动功率。

Irms=Ip-p/(2√2) (mA)….. (公式 1)

P=(Irms) 2 x RL(μW)…… (公式 2)

※ RL=R1(1+Co/CL)2

其中，晶体谐振器的等效电阻 R1、并联电容 Co 以及负载电容 CL的数值请向晶诺威科技技术部咨询。 如果实测的驱动功率大于交货规格书中规定的最大驱动功率，可通过增大图1振荡电路中的 Rd 来降低流经晶体谐振器的电流，以进行调整。

（驱动功率的测定示意图）

2. 驱动功率过高时的活动陷波现象

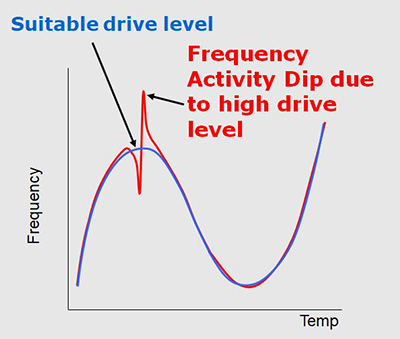

当施加到晶体谐振器上的驱动功率过高时，原本被抑制的杂散振荡可能会被激发，会发生频率温度特性的活性（即导通能力）下降。因此，请在驱动功率不超过交货规格书等所规定的数值的条件下使用。

（驱动功率过高导致活性下降的发生）
