晶振有四个脚，为什么原理图只有两个脚？

这个问题的答案很简单：因为你看到的四脚晶振实物和两脚原理图符号，代表的是两种不同“性格”的晶振，原理图符号只画出了它在电路中真正起作用的“核心”部分。

四个脚“无源晶振”

很多贴片无源晶振虽然是四个引脚的封装，但内部真正起作用的电气引脚只有两个。

通常情况下：

脚1和脚3：是真正的功能脚，负责频率（时钟）信号的输入和输出，也就是原理图上画的那两个脚。

脚2和脚4：则是接地脚或空脚（NC）。它们的主要作用是增强焊接的稳定性、辅助散热，或者接地来屏蔽干扰。

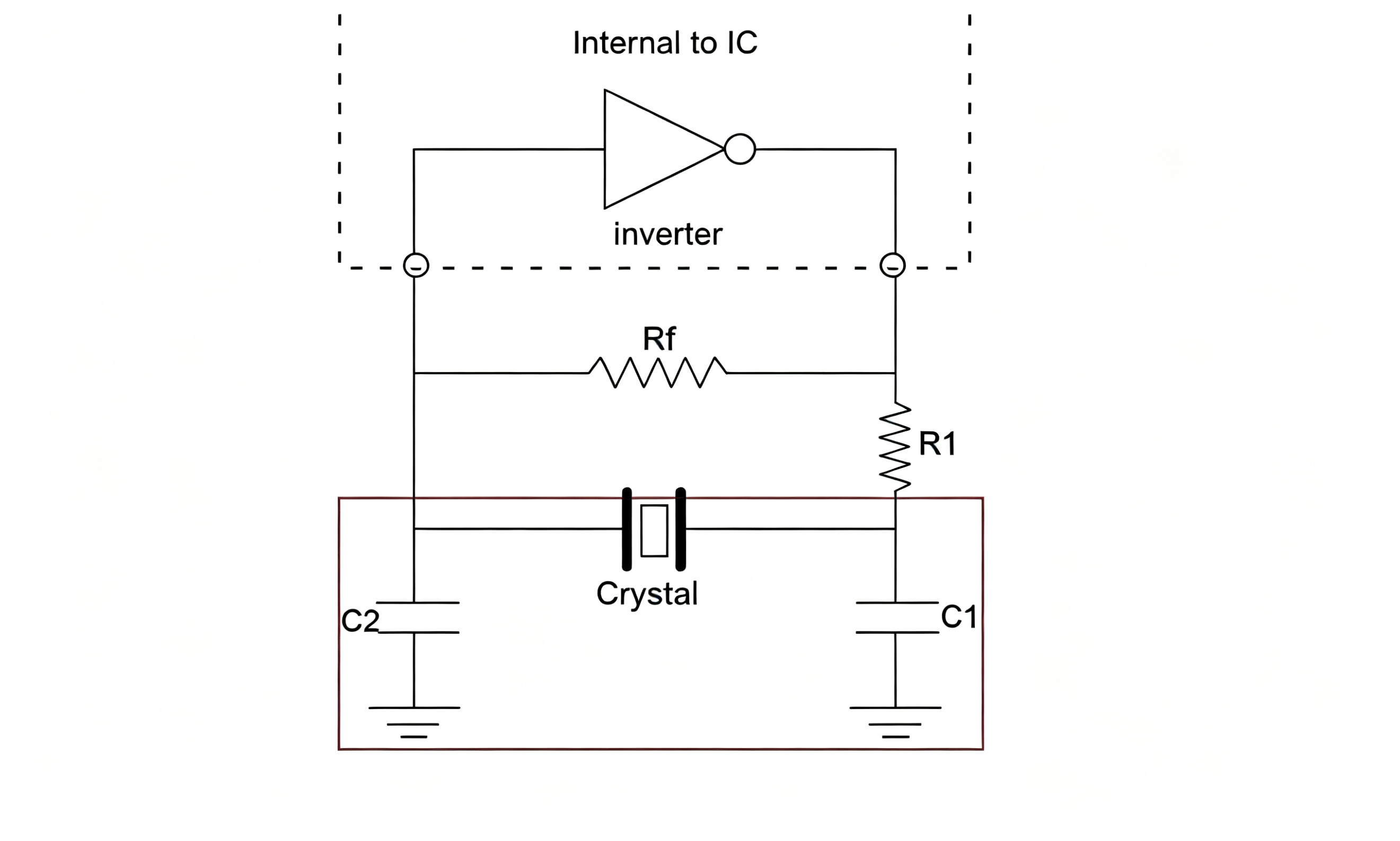

在这种情况下，原理图为了表示“这只是一个需要外部电路配合的谐振器”，就只画了两个核心引脚，而那些起辅助作用的机械固定脚不会画出来，这是一个非常标准的做法。

两个个脚“无源晶振”

这两个脚为功能脚，没有方向性，负责频率（时钟）信号的输入和输出，也就是原理图上画的那两个脚。
