（恒温晶振OCXO工作原理）

晶诺威科技产高精度小型恒温晶振OCXO-1X系列介绍如下：

恒温晶振OCXO-1X系列主要参数

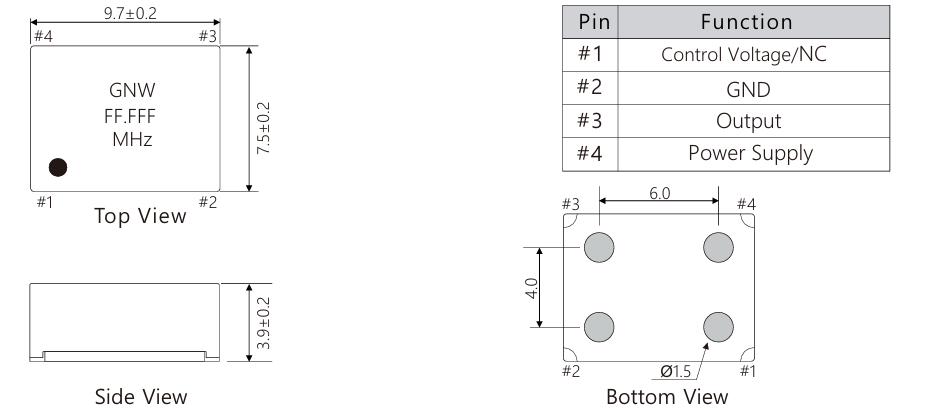

• 尺寸：9.7mm*7.5mm*3.9mm
• 封装类型：贴片式
• 频率范围：9.6MHz~100MHz
• 晶体切型：SC-Cut
• 工作温度：-40~+85°C
• 频率稳定性：±10ppb
• 输出波形：方波CMOS
• 输出负载：15pF
• 工作电压：3.3V
• 压控范围：0~3.3V
• 频率调节范围：±3ppm max.

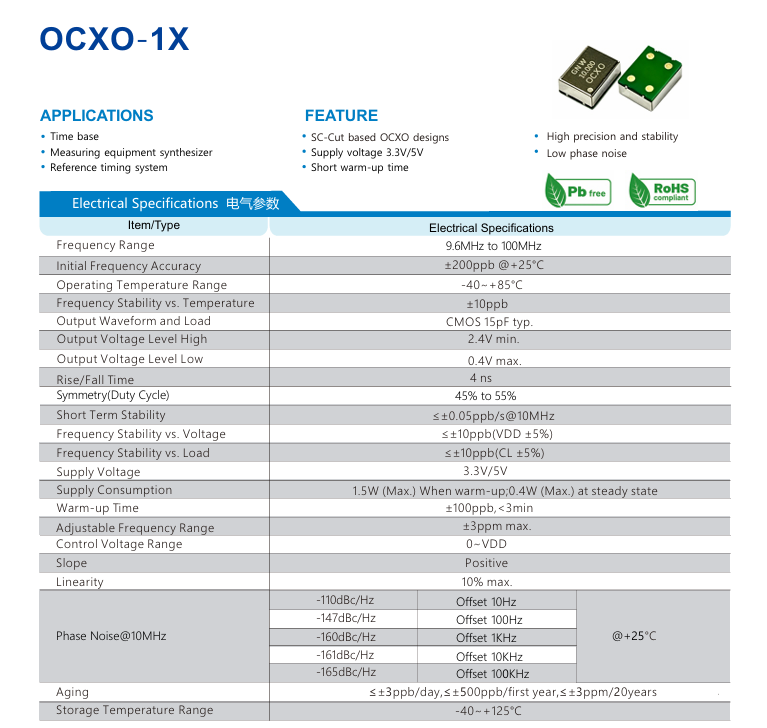

恒温晶振OCXO-1X系列电气参数详情见下表：

关于恒温晶振OCXO-1X应用常见的五个问题：

1、 恒温晶振OCXO-1X相比传统恒温晶振最大的优势是什么？

最大的优势在于超小体积与高精密度的完美平衡。传统恒温晶振OCXO多为DIP方型大封装（如25×25mm或20×20mm），而恒温晶振OCXO-1X系列将封装缩小到贴片式 9.7×7.5×3.9mm。它在节省超70%的PCB空间的同时，仍保持了高水平的温度稳定度（≤±10ppb）和极低的稳态功耗（0.4W），是通信设备和便携式仪器小型化的理想选择。

2、 什么是电子频率微调（Vcont: EFC）功能？它是如何工作的？

Vcont（Voltage Control）或 EFC（Electronic Frequency Tuning/Controlling）指的是电子频率控制（压控）功能。通过在晶振的1号引脚施加微调控制电压（例如在3.3V供电时施加 0~VDD 的控制电压），系统可以对晶振的输出频率进行精确的主动微调（调整范围 ≥±3.0ppm）。这主要用于补偿晶振在长期工作中所产生的老化频偏，或用于锁相环（PLL）电路中进行频率同步。

3、 为什么恒温晶振OCXO-1X的功耗分为“启动功耗（1.5W）”和“稳态功耗（0.4W）”？

这是由于恒温晶振内部控温槽（Oven）的工作机制决定的。在刚开机启动时（Warm -up预热阶段），控温槽需要迅速加热以达到内部设定的恒温点（通常在+80°C左右），此时加热电路全功率工作，功耗达到最大（≤1.5W）。当内部温度达到平衡、进入稳定工作状态（Steady state稳定状态）后，加热电路仅需补充散失的热量，此时功耗会大幅下降并保持在较低水平，即稳态功耗（≤0.4W）。

4、 工业级应用中，如何选择恒温晶振OCXO-1X的温度稳定度？

晶诺威科技产恒温晶振OCXO-1X属于宽温晶体振荡器，在-40~+85°C温度区间，频率稳定度可以控制在≤±10ppb。

5、 恒温晶振OCXO-1X对电源有什么要求？如何保证信号纯净？

恒温晶振OCXO-1X对电源噪声非常敏感，电源洁净度直接影响晶振的短稳和相位噪声表现。规格书中明确其在Vcc±5% 变化时，频率漂移可高达 ≤±10ppb，建议在设计PCB时，在 Vcc 引脚（4号脚）尽量靠近晶振的位置放置一个 0.1μF 和 一个 10μF 的陶瓷旁路（by-pass）电容。同时，建议采用独立的低噪声 LDO（低压差线性稳压器）进行供电，避免与数字大功耗芯片（如FPGA、CPU）共用电源轨，以充分发挥其低至-160 dBc/Hz @1KHz@10MHz的相噪性能。

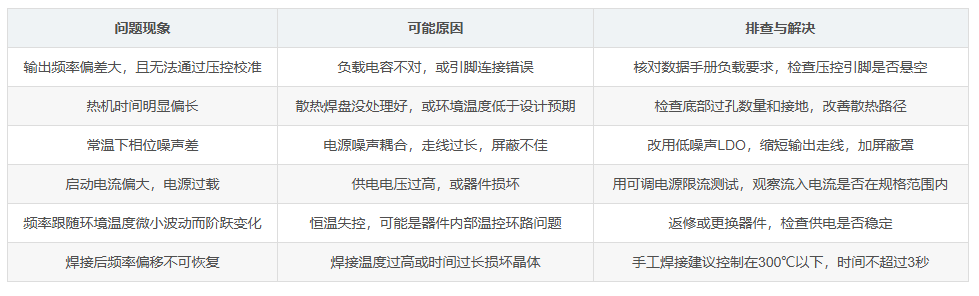

附：恒温晶振OCXO-1X在工作中最常见的几个问题及排查方法
