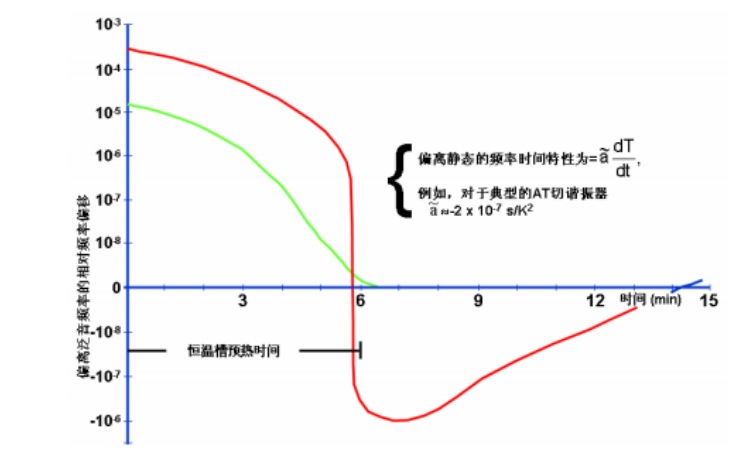

红线：代表AT-cut晶体频率变化

绿线：代表SC-cut晶体频率变化

当晶体器件周围的温度交替变化时能引起热梯度，例如，通过封装处热能够流进或流出谐振器晶片的有效面积。静态频率温度特性能通过由热梯度应力引起的热瞬时效应来修正。

当启动一个OCXO恒温晶振时，就会出现一定的热瞬时效应。上图就是显示了两个OCXO恒温晶振的频率输出情况，每个OCXO恒温晶振都由一个恒温槽使其温度能在6分钟左右达到平衡。

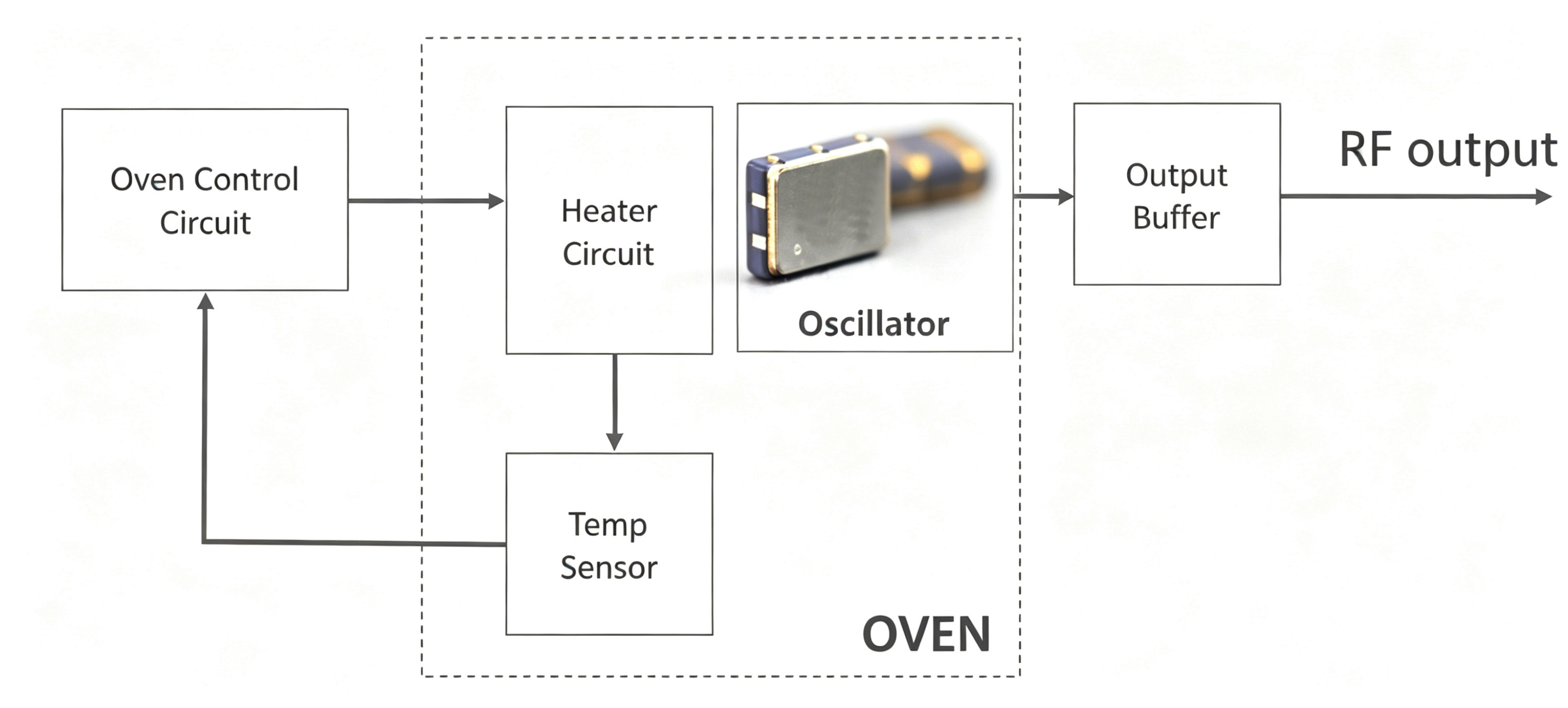

AT切和SC切晶体各有一个恒温槽：

AT切石英晶体的热梯度在恒温槽达到热平衡后的几分钟内出现大的负频率脉冲。SC切石英晶体由于“应力补偿”，因此对热瞬时应力并不敏感，恒温槽稳定的同时频率达到平衡。除增加 OCXO恒温晶振的预热时间和使用SC切外，热瞬时效应使调整OCXO恒温槽到预期的翻转点温度变的更加困难，同时OCXO恒温晶振频率对恒温槽温度起伏更加敏感。

另外，测试表明TCXO温补晶振的补偿精确度也受到热瞬时效应的影响。当温度改变是，热瞬时效应能时晶体频率温度特性失真，导致出现表面滞后。温度变化的越快，热瞬时效应对频率温度
的影响就越大。
