晶体RR值和ESR是同一个东西吗?

答：不是同一个东西，但在实际讨论中常常被混淆或近似等同。简单来说，RR是晶振本身的物理电阻，而ESR是它在电路中的等效串联总电阻。它们的关系可以这样理解：

RR (谐振电阻，或称Rr)

这是指晶体元件本身在谐振频率下的等效电阻，是晶体的固有属性。它反映了晶体在振荡过程中，因内部摩擦、电极、支架等机械振动所造成的内部能量损耗。RR值越小，晶体的品质因数Q值就越高，意味着能量损耗越小，振荡性能越好。

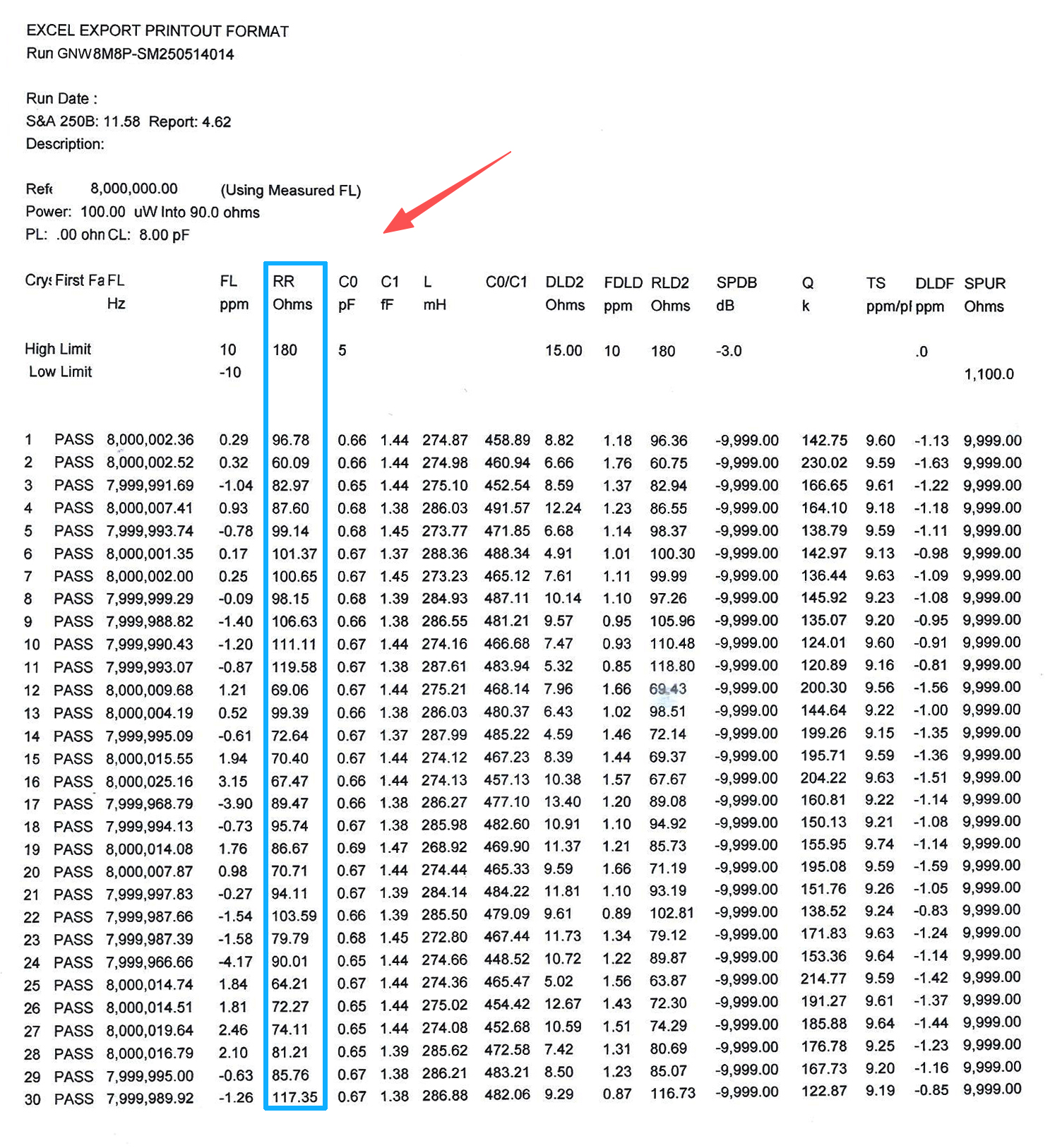

举例：晶诺威科技产8MHz晶体SMD3225系列测试数据如下：

ESR (等效串联电阻)

这是指将晶体放入一个实际电路中，在谐振频率处从外部看进去的总电阻。它是一个”电路”参数，而不仅仅是晶体本身的参数。

（晶诺威科技产晶体SMD3225封装ESR值参考）

除了晶体的内部损耗（RR），ESR还会受到外部负载电容（CL）和晶体静态电容（C0）的影响。ESR值是评估晶体在实际电路中能否稳定起振和维持振荡的关键指标。ESR越低，晶体越容易起振。

为什么二者会被混淆？原因有二：

1、数值上近似：

在典型的电路应用中，当负载电容（CL）远大于晶体静态电容（C0）时，ESR的计算公式会趋近于RR。这导致在很多情况下，两者数值非常接近，可以近似等同。

2、术语使用不严谨：

一些资料和工程师在日常交流中，可能会将RR（谐振电阻）直接称为等效串联电阻（ESR），导致概念混用。

此外，还需要注意另一个概念 R1（动态电阻） ，它代表晶体在固有频率下的等效阻抗，在特定条件下也与ESR和RR数值相近。

如果看晶振的数据手册，需区分”谐振电阻（RR）”和”等效串联电阻（ESR）”这两个参数的定义。在设计电路时，评估系统是否起振最常用的指标是ESR。
