（带压控功能恒温晶振OCXO-1X系列）
关于VC-OCXO恒温晶振Voltage Control压控功能说明，晶诺威科技说明如下：
压控功能 Voltage Control
压控晶振的压控功能，本质上是利用外部电压来微调其输出频率，实现电压到频率的转换（V-F转换）。 这个功能使其成为锁相环（PLL）、频率合成和时钟同步等系统中的关键元件。
举例：某款压控晶振的压控参数如下：
- Supply Voltage工作电压：3.3V
- Control Voltage Range电压控制范围：1.5 ±1.0V
- Adjustable Frequency Range频率牵引范围： ±5ppm
- Slope斜率：正斜率
- Linearity线性度： 10% max.
核心工作原理：变容二极管是关键
压控功能的实现，核心在于一种叫做变容二极管的元件。
电压改变电容：
当你给压控晶振的控制端（通常标注为VC或EFC）施加一个变化的直流电压时，这个电压会改变内部变容二极管的电容量。
电容牵引频率：
这个变化的电容会“牵引”石英晶体谐振器的振荡频率。因为晶体的振荡频率与其负载电容有关，所以电容的变化最终导致了输出频率的微小变化。
整个过程可以简单理解为：控制电压 → 变容二极管电容变化 → 晶体负载电容变化 → 输出频率变化。
关键性能指标（选型必读）
评估压控晶振的性能，需要关注以下几个核心参数：
1、牵引范围（Pull Range）
这是压控功能最核心的指标，指通过改变控制电压，输出频率相对于中心频率所能变化的范围，通常用ppm（百万分之一）表示。常见的牵引范围在±50ppm到±200ppm之间。
需要注意绝对牵引范围（APR） 的概念，它是在考虑了温度、电源电压变化、老化等所有最坏情况下，仍能保证的频率牵引范围，数值上会比标称牵引范围小。
控制电压范围：要实现规定的牵引范围，需要在一个特定的电压区间内操作。常见的控制电压中心点为2.5V（针对5V电源）或1.65V（针对3.3V电源），允许在其上下一定范围内变化。对于更高精度的压控恒温晶振（VC-OCXO），典型电压范围为0~5V。
2、压控线性度（Linearity）
理想情况下，频率变化应该与控制电压变化成线性关系。但实际并非如此，线性度就是衡量这条曲线偏离理想直线的程度，以百分比表示。低线性度（如小于1%）的器件对PLL环路设计更友好，性能更稳定。传统石英VCXO的线性度通常在5%-10%左右。
3、压控增益（Kv）：
指频率变化量与引起该变化的电压变化量的比值，单位通常是ppm/V或kHz/V。它是PLL环路设计中的一个重要参数，影响环路的稳定性和带宽。
应用场景与区别
压控晶振（VCXO）广泛应用于通信设备、网络交换机、基站、雷达导航等需要频率精确同步和微调的场合。
特别需要注意的是，压控功能也常见于恒温晶振（OCXO）中，此时称为压控恒温晶振（VC-OCXO）。其压控原理与普通VCXO相同，但牵引范围通常小得多（例如±1ppm至±5ppm），主要用于对高稳频率源进行精密的老化补偿或锁相，而非大范围调频。

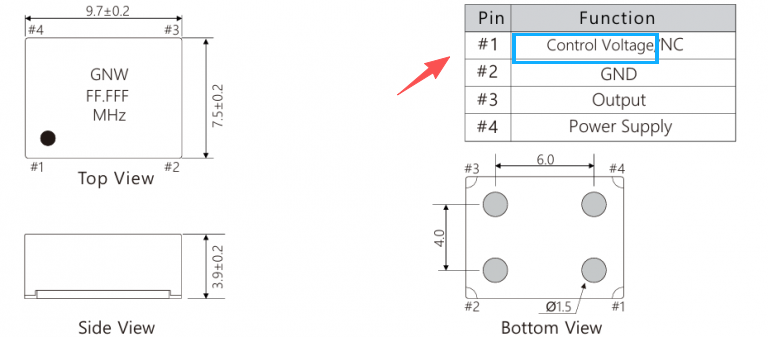

附：晶诺威科技带压控功能恒温晶振OCXO-1X系列电气参数如下：
