无源晶振SMD2520和SMD2016有什么区别？

SMD2520和SMD2016的主要区别在于物理尺寸和安装面积，其次是频率范围与性能的细微差异。简单来说，2016比2520更小、更节省PCB空间，而2520在某些频率和可选特性上更丰富。

两者的核心参数对比如下：

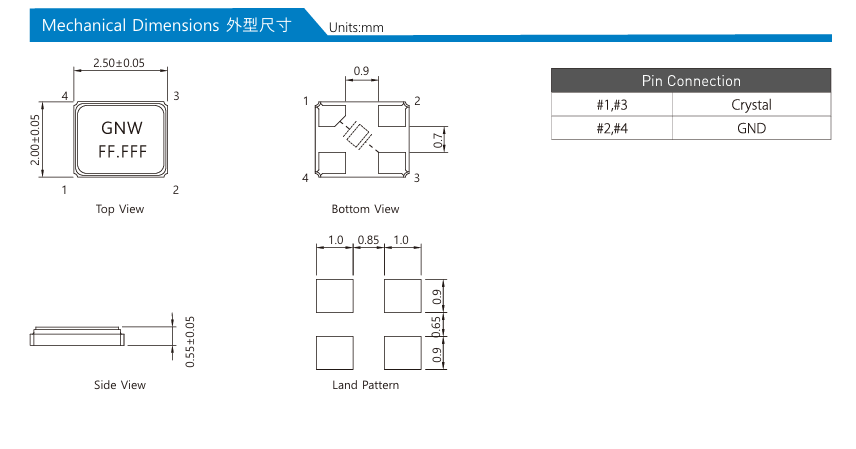

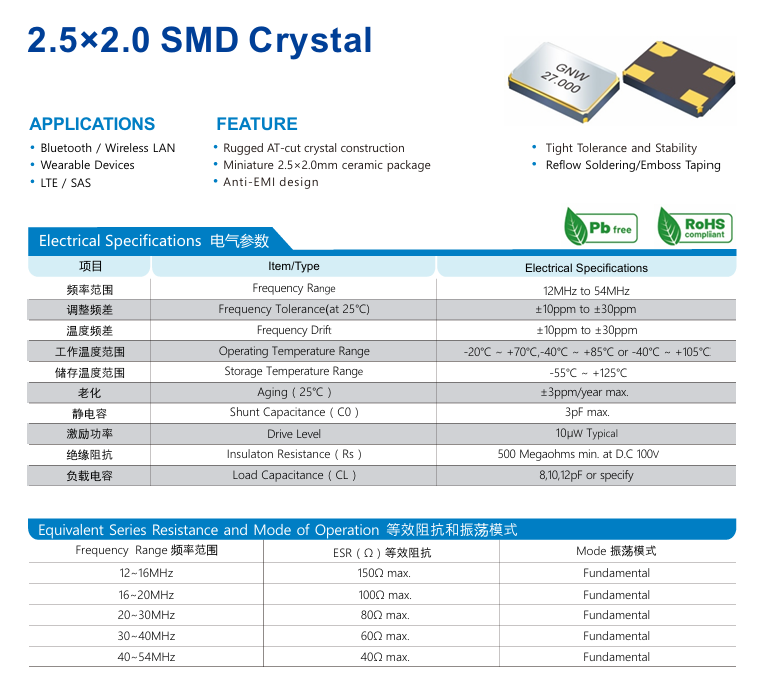

一、SMD2520 (2.5 x 2.0mm)

• 封装尺寸 2.5mm × 2.0mm
• 典型高度 约 0.45mm ~ 0.55mm
• 安装面积 相对较大，适合对尺寸要求不极端的设计。
• 频率范围 常见 12MHz ~ 54MHz
• 工作温度 常规 -40℃ ~ +85℃，部分可达 -40℃ ~ +125℃ 满足车规要求
• 等效电阻(ESR) 普遍优化，在相同频率下通常小于或等于2016的对应值

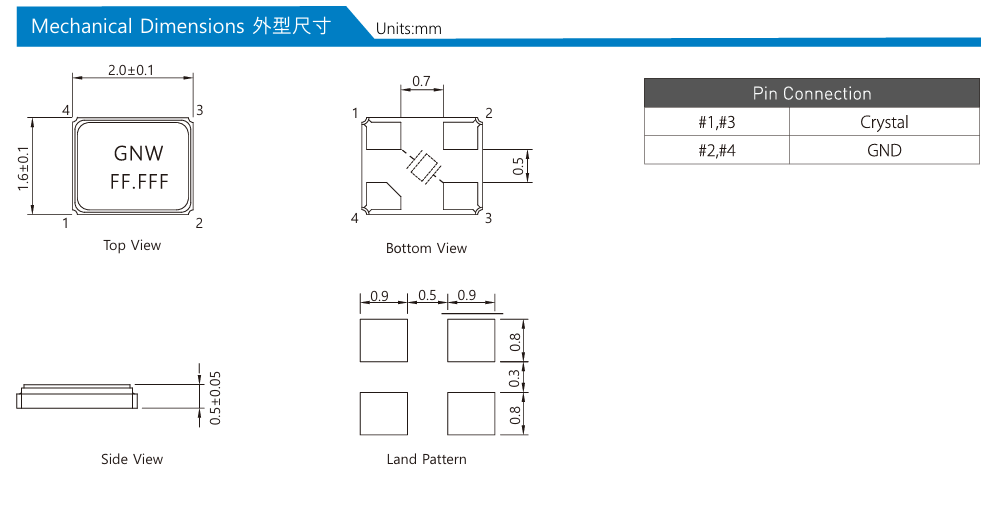

二、SMD2016 (2.0 x 1.6mm)

• 封装尺寸 2.0mm × 1.6mm
• 典型高度 约 0.50mm
• 安装面积 更小，是超小型化设备的首选。
• 频率范围 常见 16MHz ~ 60MHz/96MHz
• 工作温度 常规 -40℃ ~ +85℃，也有可支持 -40℃ ~ +125℃ 的型号
• 等效电阻(ESR) 在低频率段（如16MHz）ESR可能达到80Ω甚至更高

如何选择？

选择哪种晶振，主要看你的设计最看重什么。

1、选SMD2520，如果：

追求更优的电气性能：虽然两者性能都很高，但在某些频率点上，2520的等效电阻（ESR）表现可能更出色，能带来更稳定的起振和更低的功耗。

有车规级需求：2520有专门的车规级（AEC-Q200）产品线，工作温度范围更宽（-40℃ ~ +125℃），更适合车载电子等恶劣环境 。

PCB空间相对充裕。

2、选SMD2016，如果：

需要极致的小型化：它的面积比2520小了约36%，是智能手表、TWS耳机等超薄、紧凑型设备的理想选择 。

频率需求明确落在16MHz以上范围。

补充提醒

在选择具体型号时，除了封装尺寸，还需要特别留意两个关键参数，它们对电路的正常工作至关重要：

1、负载电容 (CL)：

这个参数必须与你的IC（芯片）要求相匹配，否则频率会不准。两个封装都支持多种负载电容值（如8pF, 10pF, 12pF等），需在规格书中确认 。

2、频差/精度：

即频率误差，常见的有±10ppm或±20ppm，根据你的应用精度要求来选择即可 。
