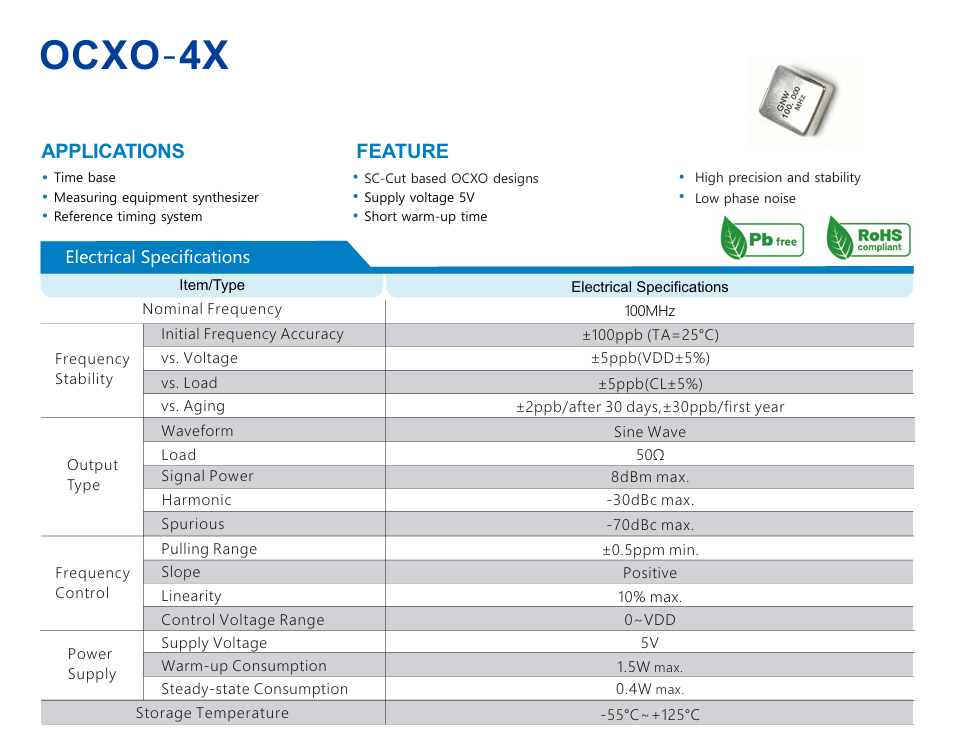

（100MHz超小体积低相噪OCXO恒温晶体振荡器）

关于100MHz超小体积低相噪OCXO恒温晶体振荡器，晶诺威科技说明如下：

一、特点及优势

• 超小体积：10.2mm*10.2mm*5.6mm
• 超低稳态功耗：0.4W
• 快速启动：10秒达到±1ppm
• 频率：100MHz
• 低相位噪声

二、频率精准度

• ±100ppb （Vcon接中心电压，25℃）
• ±5ppb （vs电源：Vcc ±5%）
• ±5ppb （vs负载：Load ±5%）
• ±2ppb （日老化率，连续工作30天后）
• ±1ppm （预热时间10S，相对1小时，25℃）

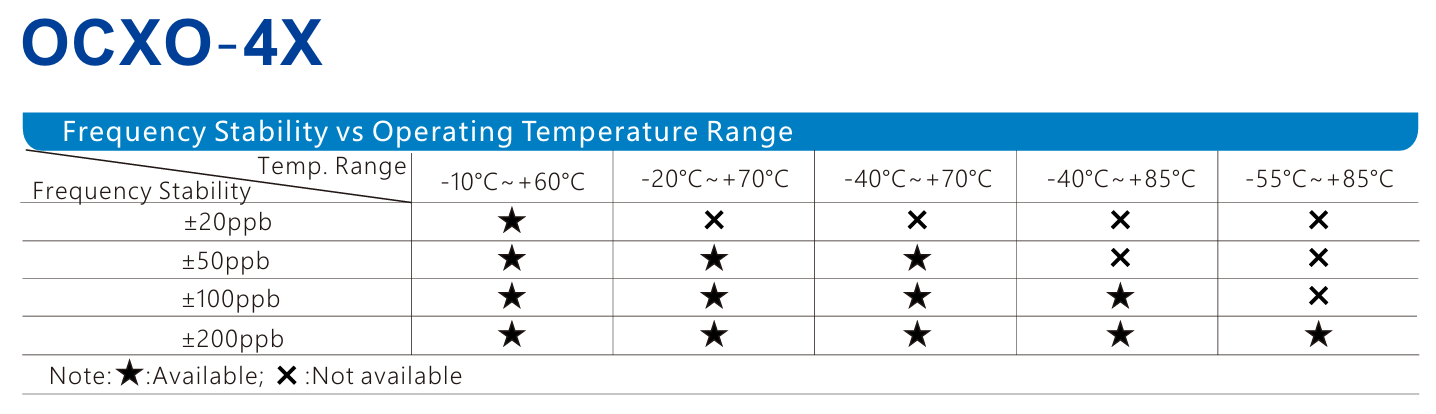

三、温度稳定度

• 频率稳定性：±100ppb
• 工作温度范围：-40~+85℃

四：输出信号

• 信号波形： Sine Wave/正弦波
• 输出负载：50Ω
• 输出功率：5dBm min. 8dBm max.
• 谐波抑制：-30dBc
• 杂波抑制：-70dBc

五：频率调节

• ±5ppm min.
• 斜率：正斜率
• 压控范围：0~5V
• 中心电压：2.5V

六：电源

• 电源电压：5V
• 预热功耗：1.5W
• 稳态功耗：0.4W

七：相噪指标

• -100dBc/Hz @10Hz
• -132dBc/Hz @100Hz
• -160dBc/Hz @1kHz
• -168dBc/Hz @10kHz
• -170dBc/Hz @100kHz

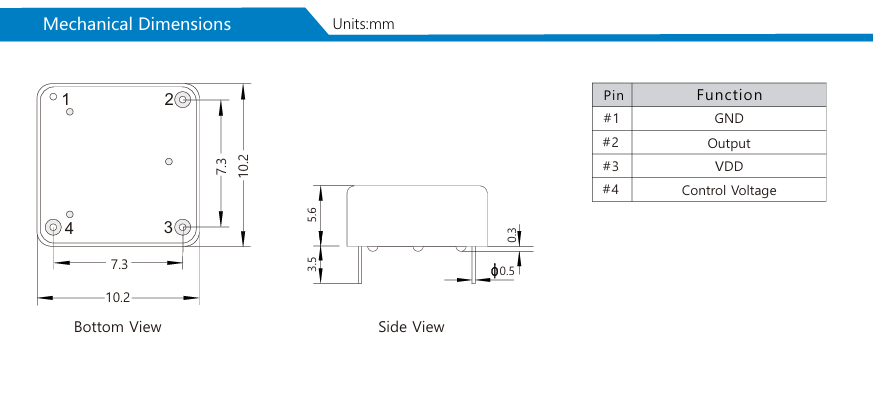

八、尺寸及引脚说明

#1：地 GND

#2：信号输出脚 OUT

#3：电源 Vcc

#4：压控 Vcon
