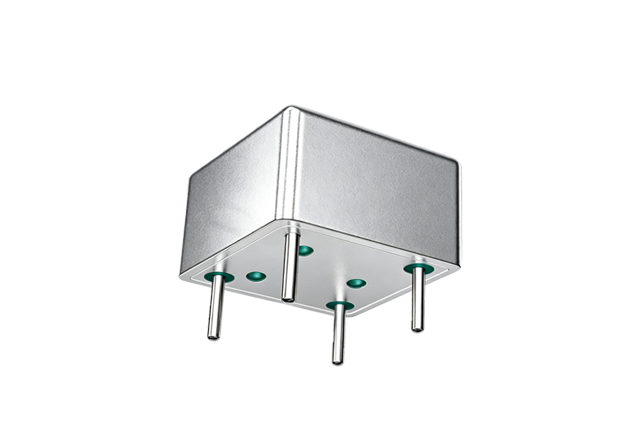

（40~120MHz低相噪OCXO-7X恒温晶体振荡器）

关于低相噪OCXO-7X恒温晶体振荡器，晶诺威科技说明如下：

一、特点及优势

• 超小体积：14mm*14mm*8mm
• 稳态功耗：1W
• 频率范围：40~120MHz
• 低相位噪声

二、频率精准度

• ±100ppb （Vcon接中心电压，25℃）
• ±5ppb （vs电源：Vcc ±5%）
• ±5ppb （vs负载：Load ±5%）
• ±2ppb （日老化率，连续工作30天后）
• 预热时间：≤3分钟 （±100ppb，25℃）

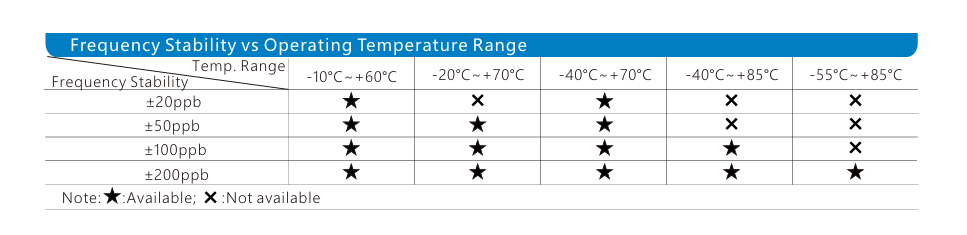

三、温度稳定度

四：输出信号

• 信号波形： Sine Wave/正弦波
• 输出负载：50Ω
• 输出功率：5dBm min. 9dBm max.
• 谐波抑制：-30dBc
• 杂波抑制：-70dBc

五：频率调节

• ±5ppm min.
• 斜率：正斜率
• 压控范围：0~5V（9V）
• 中心电压：2.5V（4.5V）

六：电源

• 电源电压：5V（12V）
• 预热功耗：2.5W
• 稳态功耗：1W

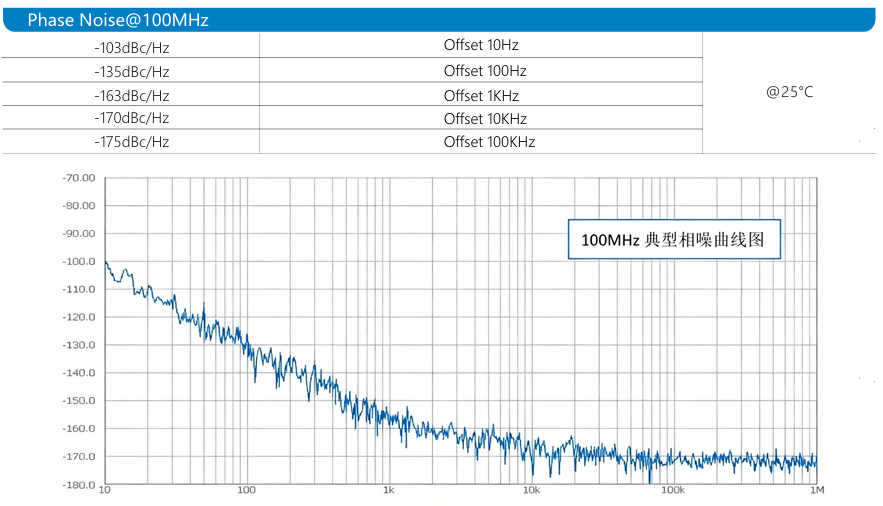

七：相噪指标

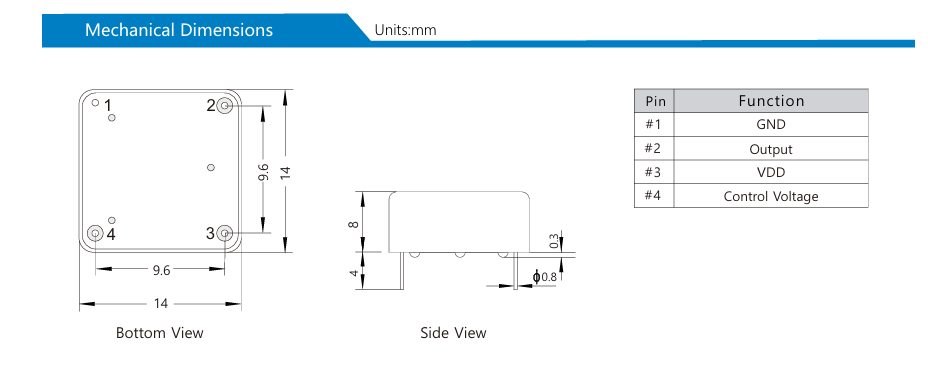

八、尺寸及引脚说明

#1：地 GND

#2：信号输出脚 Output

#3：电源 Vdd

#4：压控 Vcont

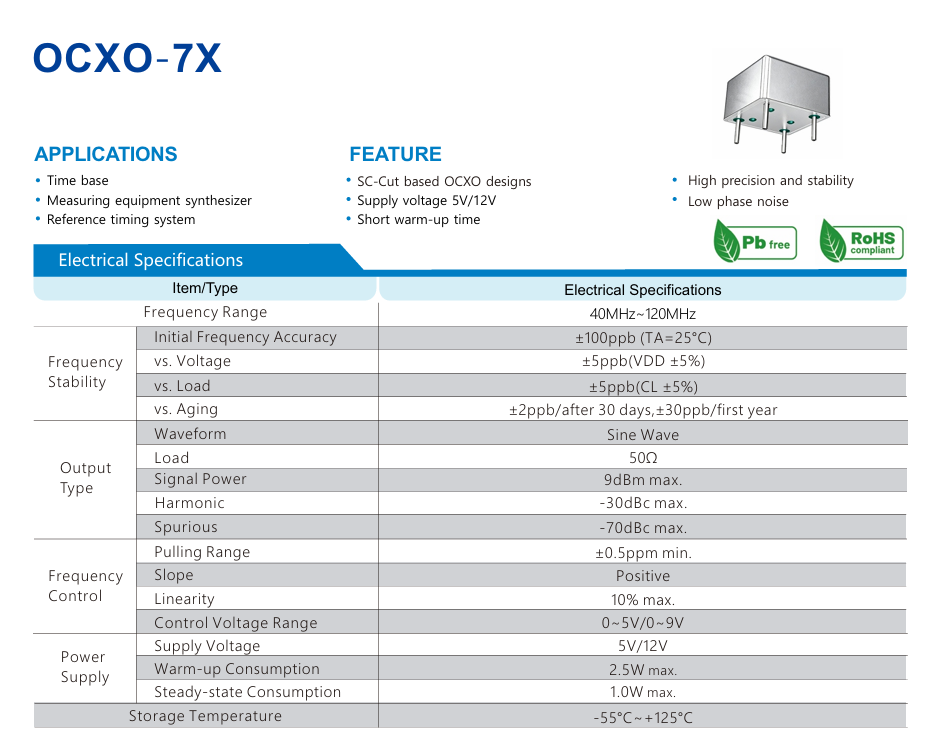

附：低相噪OCXO-7X恒温晶体振荡器规格书如下：
