什么是晶体谐振器？
晶体谐振器是一种利用石英晶体压电特性，在特定频率下产生高度稳定振动的无源电子元件。 这种稳定振动与振荡电路结合后，可用于生成电子电路的基准”节拍（时钟信号）”。
其主要用途包括：
- 生成电子设备控制电路（MCU/微控制器）的工作时序
- 作为通信设备的频率基准
- 应用于时钟和定时器电路
电子设备要实现精确运行，稳定一致的”节拍”不可或缺，而晶体谐振器正是这一核心功能的关键部件。
晶体谐振器的原理与工作原理
晶体谐振器的工作原理基于石英晶体所具有的压电效应（Piezoelectric Effect）。
压电效应是指具有以下两种特性的现象:
对石英晶体施加机械力时会产生电压（正压电效应）
对石英晶体施加电压时会发生形变（逆压电效应）
正是由于这些特性，石英晶体能够实现电能与机械振动之间的相互转换。
压电效应

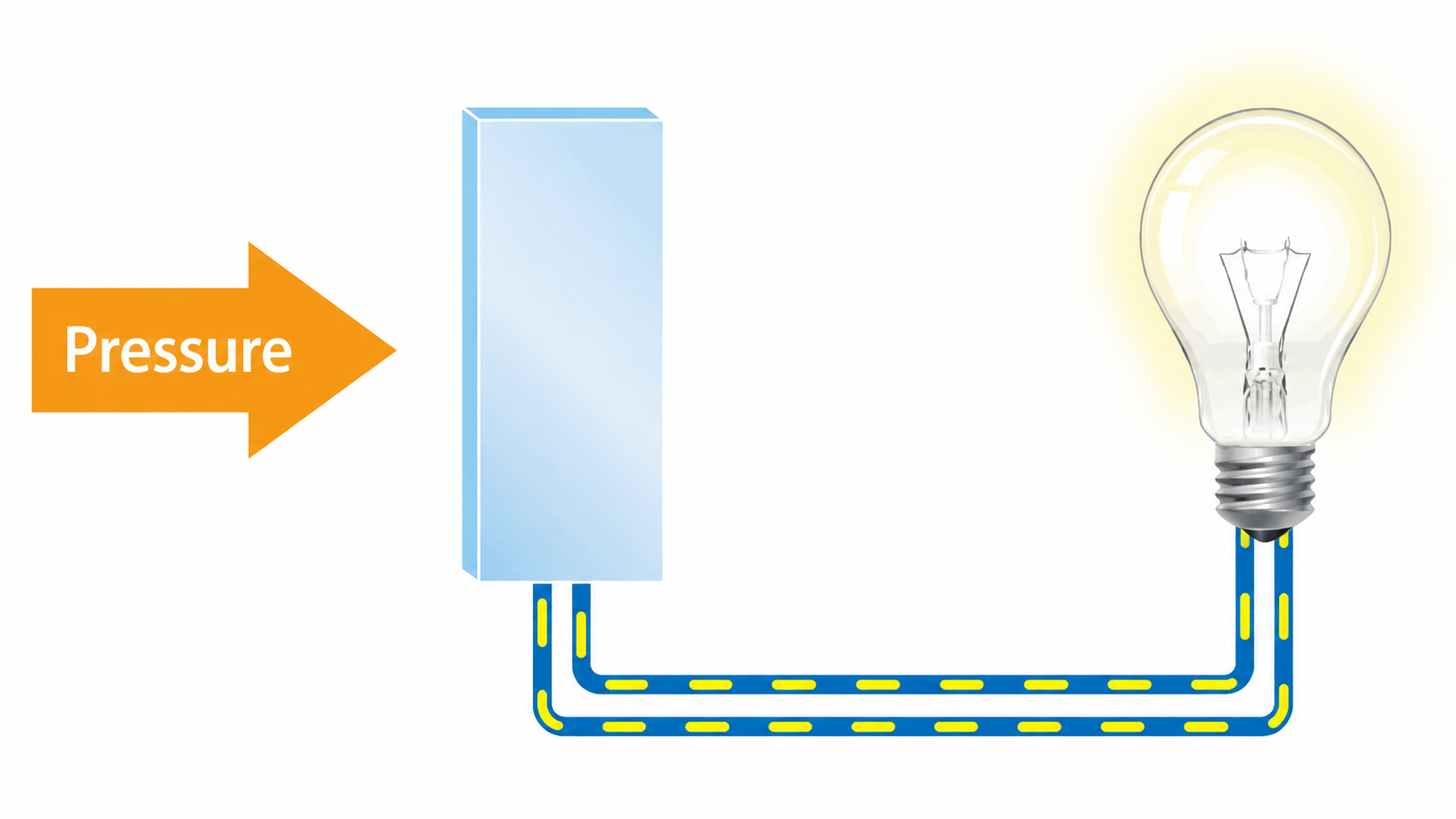

当对石英晶体施加机械压力时，其表面会产生电荷。
逆压电效应
当向石英晶体施加电压时，晶体会发生形变并产生振动。
当向石英晶体施加交流电压时，晶体会随着电压变化不断伸缩，从而产生振动。此外，石英晶体还具有一种称为”共振（Resonance）”的特性，即在特定频率下能够高效振动，而该频率具有极高的稳定性。
因此，晶体谐振器具有以下特点:
- 频率偏差极小
- 可长期保持稳定运作
- 不易受温度变化影响
正是这种稳定振动，确保了电子电路的精确运行。
此外，晶体谐振器通过压电效应与逆压电效应的不断重复，实现持续且稳定的频率振动。 石英晶片（Quartz Blank）的振动特性取决于其切割方式（Cut Angle）。不同切割方法会形成不同的固有振动特性，这种特性被称为振动模式（Vibration Mode）。
典型的振动模式包括：
厚度剪切振动（Thickness-Shear Vibration）
弯曲振动（Flexural Vibration）
利用厚度剪切振动的代表产品是AT切割晶体谐振器（AT-cut Crystal Unit）；而利用弯曲振动的代表产品则是音叉型晶体谐振器（Tuning-Fork Crystal Unit）。
1、厚度剪切振动：AT切割晶体谐振器
当施加电压时，石英晶片的上下表面会沿相反方向运动，从而产生称为”厚度剪切振动”的振动模式。
AT-cut crystal unit structure
Thickness-shear vibration motion
振动频率：数MHz至数百MHz频段
※1： AT切（AT-cut）是指将人工合成石英相对于Z轴倾斜约35°15′进行切割的方法。由于其优异的频率稳定性和温度特性，是晶体谐振器和晶体振荡器中应用最广泛的石英切割方式。
2、弯曲振动：音叉型晶体谐振器
当施加电压时，石英晶片两侧的叉臂会发生弯曲，从而产生”弯曲振动”。
Tuning-fork crystal unit structure
Flexural vibration motion
振动频率：kHz频段（例如32.768kHz）
电学特性的发现：从宝石到电子科技
石英因其透明且美丽的光泽，自古以来便被作为宝石用于仪式、装饰品以及珠宝首饰，是人们十分熟悉且喜爱的矿物之一。发现这种美丽矿物具有优异电学特性的，是法国物理学家-居里兄弟（Curie Brothers）。
1880年，皮埃尔·居里（Pierre Curie）与雅克·居里（Jacques Curie）发现，对石英、电气石（Tourmaline）、黄玉（Topaz）以及酒石酸钾钠（Rochelle Salt）等晶体施加机械力时会产生电荷，这一现象后来被称为压电效应（Piezoelectric Effect）。”Piezo（压电）”一词来源于古希腊语”Piezein”，意为”按压”或”施压”，用以描述”通过施加压力产生电能”的现象。
随后，这一压电效应被广泛应用于电子技术领域，并发展成为今天的晶体谐振器技术。如今，晶体谐振器已成为通信设备、计算机、汽车电子以及各种现代电子产品的重要基础技术之一。
此外，皮埃尔·居里还因与妻子玛丽·居里（Marie Curie）共同开展放射性元素研究，于1903年获得诺贝尔物理学奖而广为人知。
在智能手机、汽车、物联网（IoT）设备等各种电子产品内部，晶体谐振器（Crystal Unit）已经成为不可或缺的重要元器件。晶体谐振器负责为电子设备产生”运行节拍（时序）”，其精度会直接影响整个产品的运行精度。例如，电子电路需要按照一定的节奏运行，而晶体谐振器就如同电子设备内部的”节拍器”，持续提供稳定且精准的时钟信号。
总结
晶体谐振器是一种利用压电效应实现电能与机械振动相互转换，并在特定频率下产生稳定振动的电子元件。其卓越的稳定性来源于石英晶体易在固定频率下发生共振的特性，以及极低的频率偏差等优势。凭借这些特点，晶体谐振器成为电子设备中的”时间基准”，在各种电子系统中发挥着不可替代的重要作用。石英曾长期作为宝石受到人们喜爱，而在现代社会，它已经成为电子科技领域不可或缺的重要材料。无论是通信设备、计算机、汽车电子还是物联网设备，晶体谐振器都在为现代科技的发展提供稳定可靠的频率控制与时钟解决方案。
