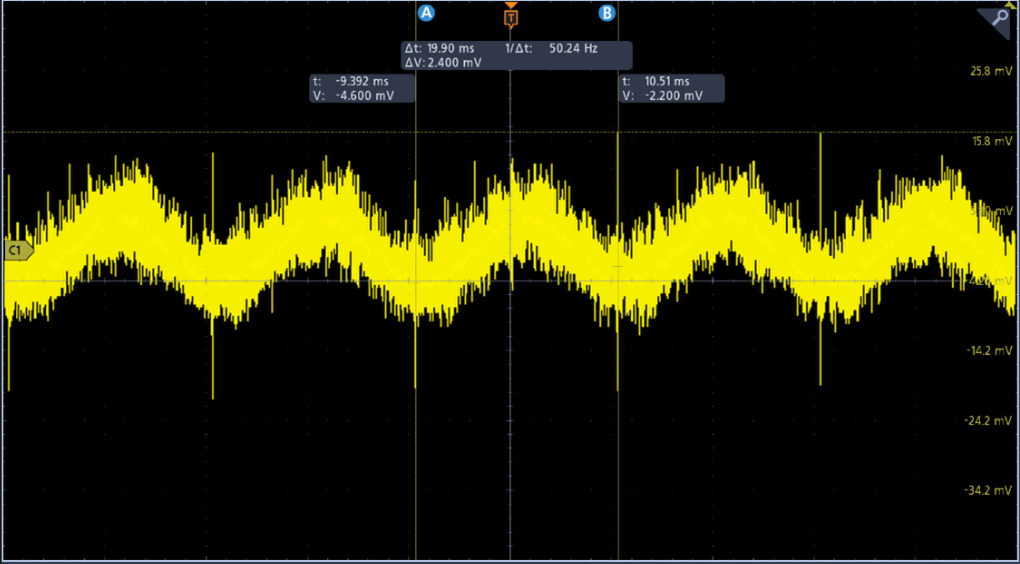

（示波器引入50Hz工频干扰）

板子没上电为什么晶振有波形？

答：可能是你看到的并非晶振自身产生的波形，而是示波器探头从环境中耦合过来的杂散信号。

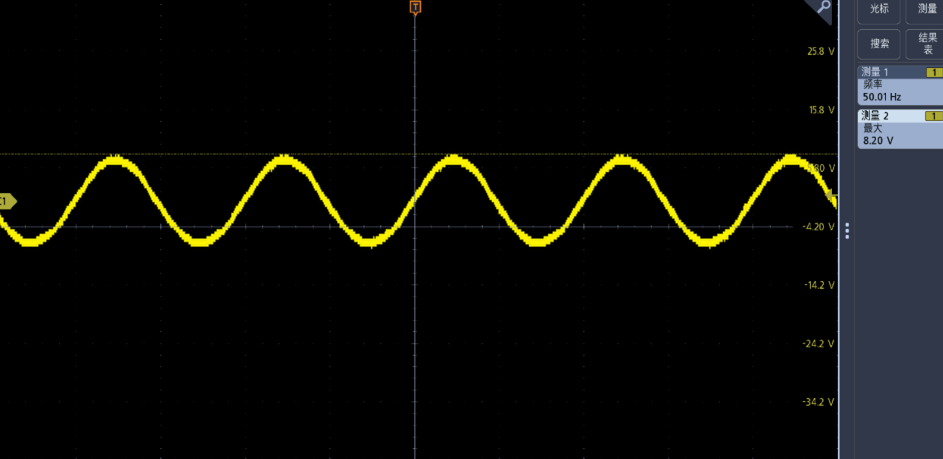

晶振和它连接的导线就像一根天线。板子周围充斥着各种电磁噪声（比如附近电源的50Hz工频、手机信号、甚至其他设备的时钟辐射）。示波器探头（特别是带长接地线的）会像天线一样拾取这些空间中的干扰信号，在屏幕上显示出看似“晶振波形”的杂乱信号。如下图所示：

我国的民用标准电压为220V，频率50HZ。那么工频干扰则是因为电力系统引起的正弦波对测量过程的干扰。

怎么判断？

观察这个“波形”是否非常不稳定、频率不对（频率不等于晶振本体频率，如8MHz），或者拿开探头信号就消失。另外，很多晶振，特别是无源晶振，需要芯片内部电路的配合与供电才能起振，板子没上电就没有这个起振条件。

（8MHz晶振正常波形）

导致示波器引入50Hz工频干扰的根本原因：

接地不良

示波器的壳体与探头的参考地都是连接地线的，良好的接地对测量起着至关的重要。如果示波器的地与被测设备的地接在一起，那么可形成一个很好的信号回流路径。同时此时的回流路径也是最短的，引入的干扰也是最小的。信号从示波器探头流到探头的地，经过被测设备的地最后回流到示波器的探头上。如果地断掉，信号只能绕远路回流，其经过示波器的大地，流到被测设备的大地，最终流到示波器探头，中间绕了大圈，引入工频干扰。
