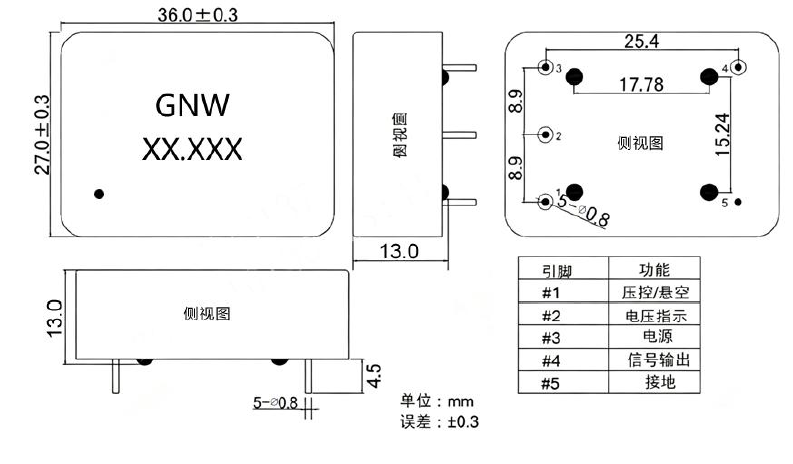

（38.4MHz VCOCXO-6X恒温晶振尺寸及引脚功能说明）

关于38.4MHz VCOCXO-6X恒温晶振规格参数，晶诺威科技介绍如下：

Type所属类型：VCOCXO压控恒温晶振

GNW P/N：6XG38M4Q3K

Nominal Frequency 标称频率 38.400000MHz

Dimension 尺寸： 27 × 36 × 13 mm

Freq.vs Temperature温度频差： ±5ppb

Operating Temperature Range工作温度范围：-40~+70℃

Operating Supply Voltage供电电压：3.3V

Turn-On Power开机功耗：750mA

Steady State Power稳态功耗：300mA

Warm Up Time预热时间：5 minutes

Control Voltage Range压控范围：0~3.3V

Output Signal输出类型：CMOS/方波

输出负载Output Load：15pF

Duty Cycle占空比：45%~55%

Rise/Fail Time上升/下降时间：6ns

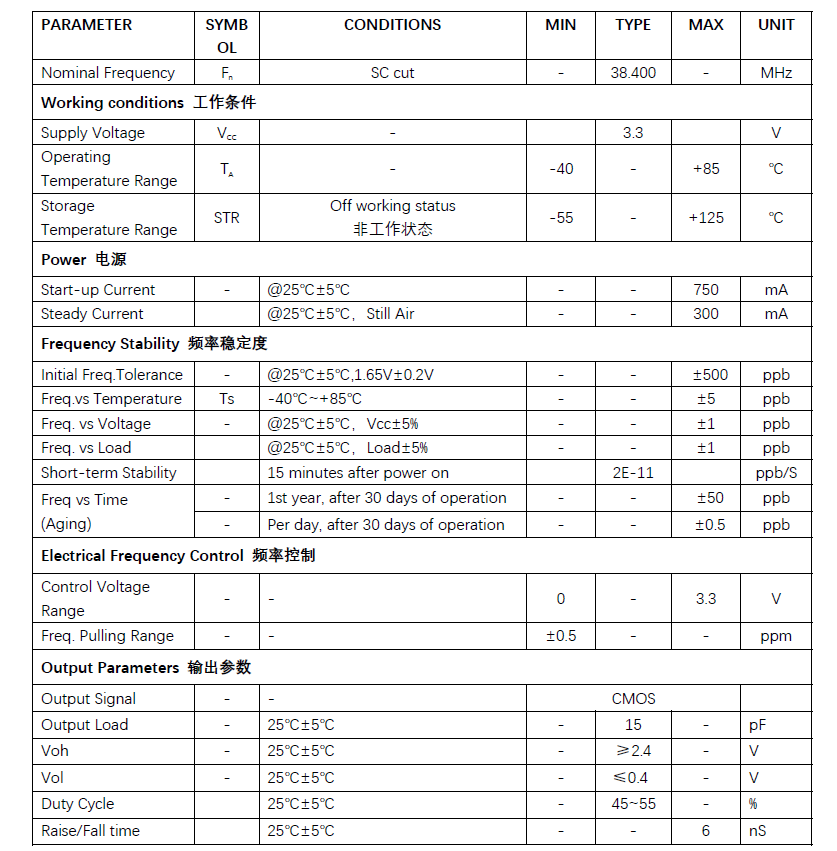

38.4MHz VCOCXO-6X恒温晶振电气参数详情，见下表：

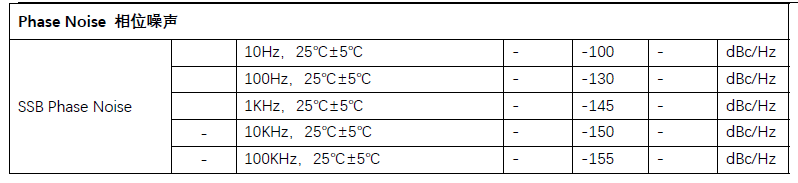

相位噪声（SSB Phase Noise）
