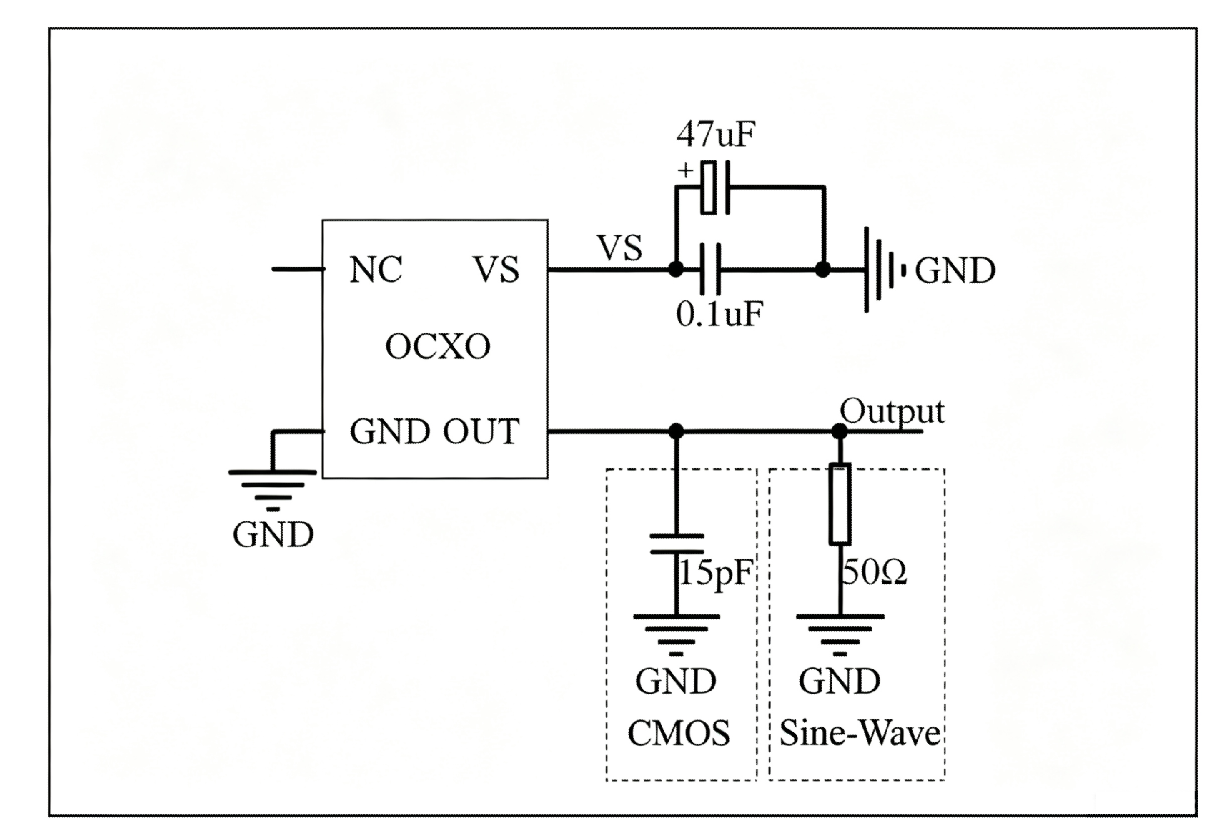

晶诺威科技产OCXO恒温晶振测试电路(CMOS+Sine Wave)如下：

注：

1、若测试的是CMOS方波输出，请选择15PF输出负载。在实际电路应用中，则无需该电容。

2、若测试的是Sine-Wave正弦波输出，请选择50Ω负载。在实际电路应用中，则无需该电阻。

3、VS加电容，目的是为了提升电源的洁净度，降低来自电源的杂波干扰。

4、NC代表该脚位悬空，即无压控功能。

附：晶诺威科技产恒温晶振OCXO-9X规格书如下：
