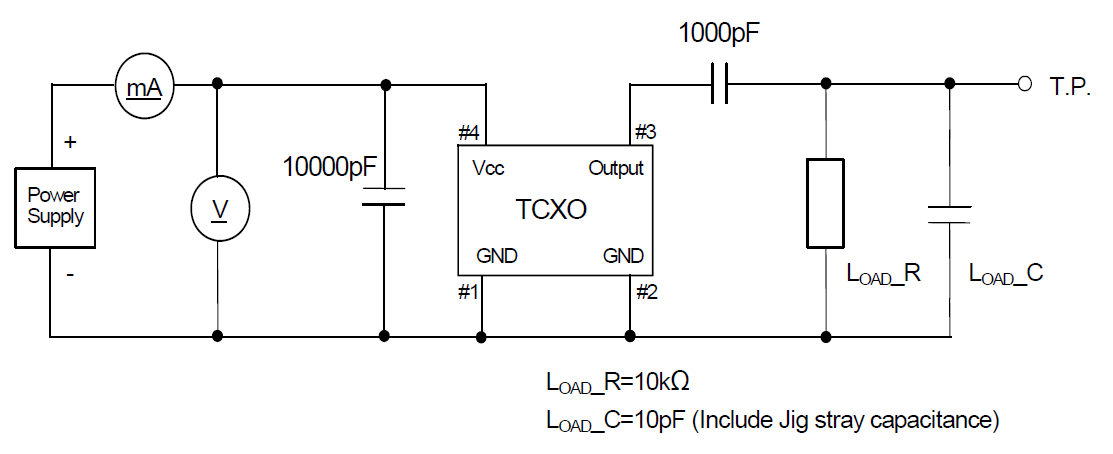

（温补晶振TCXO2520 16MHz测试电路）

1XXB16000PAA温补晶振TCXO2520 16MHz ±2ppm规格参数，晶诺威科技说明如下

一、主要参数

• 晶振品牌：KDS
• 晶振类型：温补晶振/TCXO
• 晶振型号：DSB221SDN
• 厂家料号：1XXB16000PAA
• 标称频率：16MHz
• 尺寸：TCXO2520
• 工作温度：-40~+85°C
• 频率温度稳定性：±2ppm
• 典型电压：±3.3V
• 消耗电流：1.5mA max
• 启动时间：2ms
• 输出波形：clipped sine wave削峰正弦波

二、绝对值

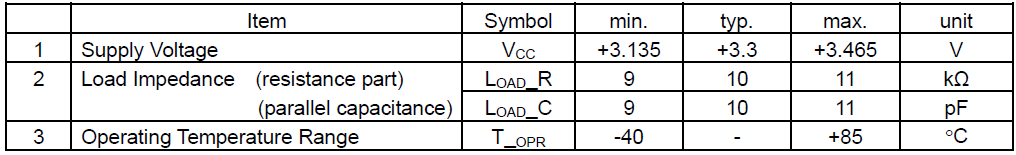

三、建议工作条件

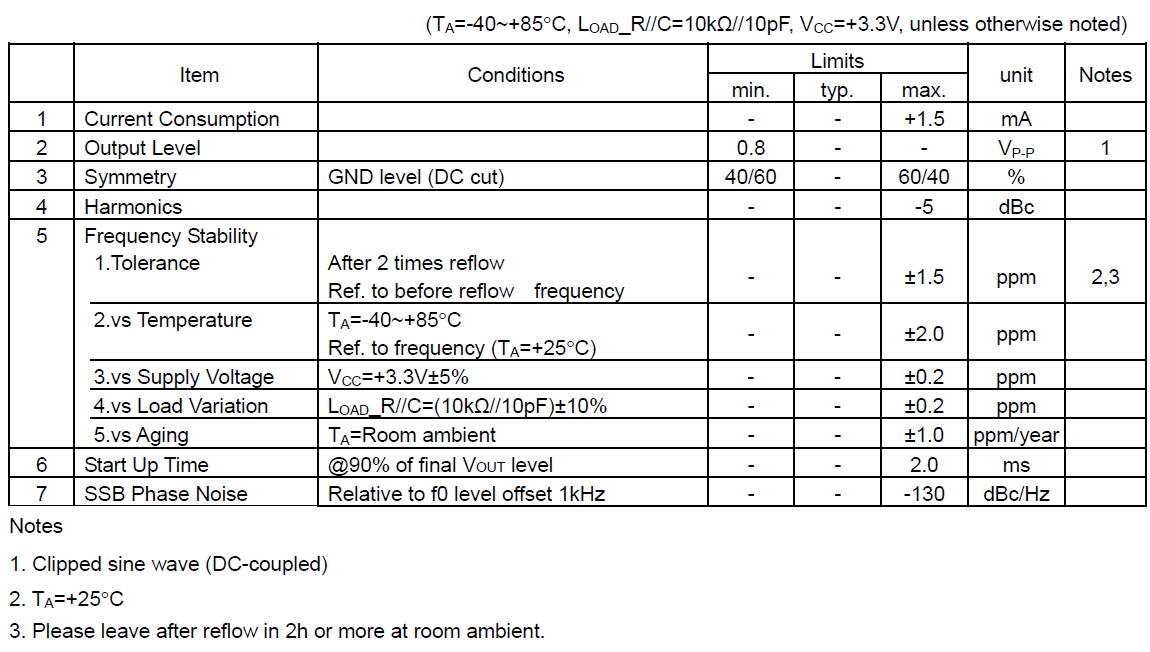

四、温补晶振TCXO2520 16MHz电气参数

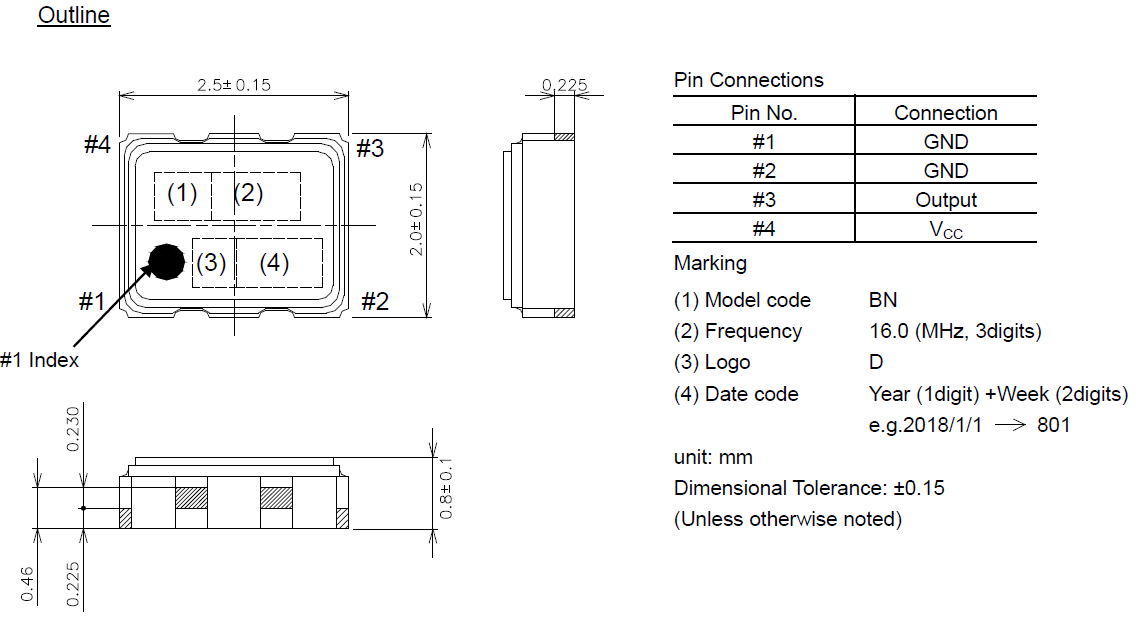

五、温补晶振TCXO2520 16MHz尺寸及引脚说明

六、典型应用

• GNSS / GPS
• 移动通信设备
• IoT 设备
• 工业电子仪器
• 无线通信系统
