什么是音叉晶体？
音叉晶体（Tuning Fork Crystal）是石英晶体谐振器中的一个低频大类，其频率范围在 kHz 频段，因内部石英晶片被加工成音叉形状而得名。它工作在弯曲振动模式（Flexural Vibration）——通电后石英晶片两侧的叉臂做左右摆动，这与 MHz 晶振采用的厚度剪切振动（AT 切矩形晶片）在物理机制上完全不同。二者的对比可以一句话概括：MHz 晶振靠晶片厚度定频，kHz 音叉晶体靠叉尖几何定频。
音叉晶体除计时外，还可作为石英晶体温度传感器：利用其谐振频率随温度变化的敏感特性，以频率作为输出信号，构成高精度、低功耗的准数字温度传感器。
| 对比项 | kHz 音叉晶体 | MHz 晶体（AT 切） |
|---|---|---|
| 振动模式 | 弯曲振动（Flexural） | 厚度剪切振动（Thickness-Shear） |
| 定频要素 | 叉尖的长/宽/高（三维质量） | 晶片厚度（越薄频率越高） |
| 典型切型 | XY-cut | AT-cut |
| 频率范围 | kHz 级 | 几十MHz |
| 振荡模式 | 基频 | 基频 / 三次泛音 |
| 频率温度曲线 | 负二次抛物线 | S 型三次曲线 |
| 功耗水平 | 极低（典型 0.1~1 μW） | 相对较高 |
音叉晶体裸片定制对比成品
| 维度 | 裸片定制 | 标准成品 |
|---|---|---|
| 频率 | 任意 kHz 频点，含非标特频 | 集中在 32.768K / 38K 等常用点 |
| 尺寸 | 可按需求定义 | 受限于既有封装系列 |
| 电极 | 可选镀银 / 镀金 | 通常为镀银 |
| 频差与温区 | 可指定频差等级 | 按规格书选型 |
| 交付形态 | 裸片（未封装） | 成品，可直接手焊使用 |
| 主要用途 | 学习研究、实验、原理验证 | 量产配套 |
可定制频率范围
晶诺威科技 kHz 音叉产品裸片可定制的实用频率区间为 9KHz ~ 250KHz。已量产或可定制的具体频点（kHz）：
9kHz、12kHz、14.75kHz、14.8kHz、15.734kHz、21.323kHz、25kHz、26.3kHz、28kHz、31.2kHz、31.25kHz、31.252kHz、32kHz、32.768kHz、34.5kHz、38kHz、40kHz、40.003kHz、60kHz、60.003kHz、68.503kHz、76.8kHz、77.503kHz、100kHz、120kHz、120.3475kHz、120.8475kHz、131.072kHz、150kHz、153.6kHz、200kHz、250kHz等。
| 频段 | 代表频点 | 定位 | 主要用途 |
|---|---|---|---|
| 9 ~ 32 KHz | 9kHz、12kHz、14.75kHz、14.8kHz、15.734kHz、21.323kHz、25kHz、26.3kHz、28kHz、31.2kHz、31.25kHz、31.252kHz、32kHz、34.5kHz | 非常规 | 原理验证与结构观察。9K/12K 叉臂最长，最适合显微观察；21.323K~34.5K 这组相邻频点适合做”叉尖几何 → 频率”对照实验 |
| 32.768 KHz | 32.768kHz | 常规量产 + 研究入门 | RTC 实时时钟（表晶）、钟表、智能表计、可穿戴 |
| 38 ~ 40 KHz | 38kHz、40kHz、40.003kHz | 38K 常规，余非常规 | 红外遥控载波、RFID、超声测距；带零头的频点可研究频率微调工艺 |
| 60 ~ 77.503 KHz | 60kHz、60.003kHz、68.503kHz、76.8kHz、77.503kHz | 非常规 | 计时/工控时基研究、设备复原、分频实验（76.8K 分频特性好） |
| 100 ~ 250 KHz | 100kHz、120kHz、131.072kHz、150kHz、153.6kHz、200kHz、250kHz | 非常规 | 高频音叉边界探索。叉臂最短；131.072K = 2¹⁷ 可作分频母源 |
拓展阅读：石英晶片 Quartz wafer/Crystal blank

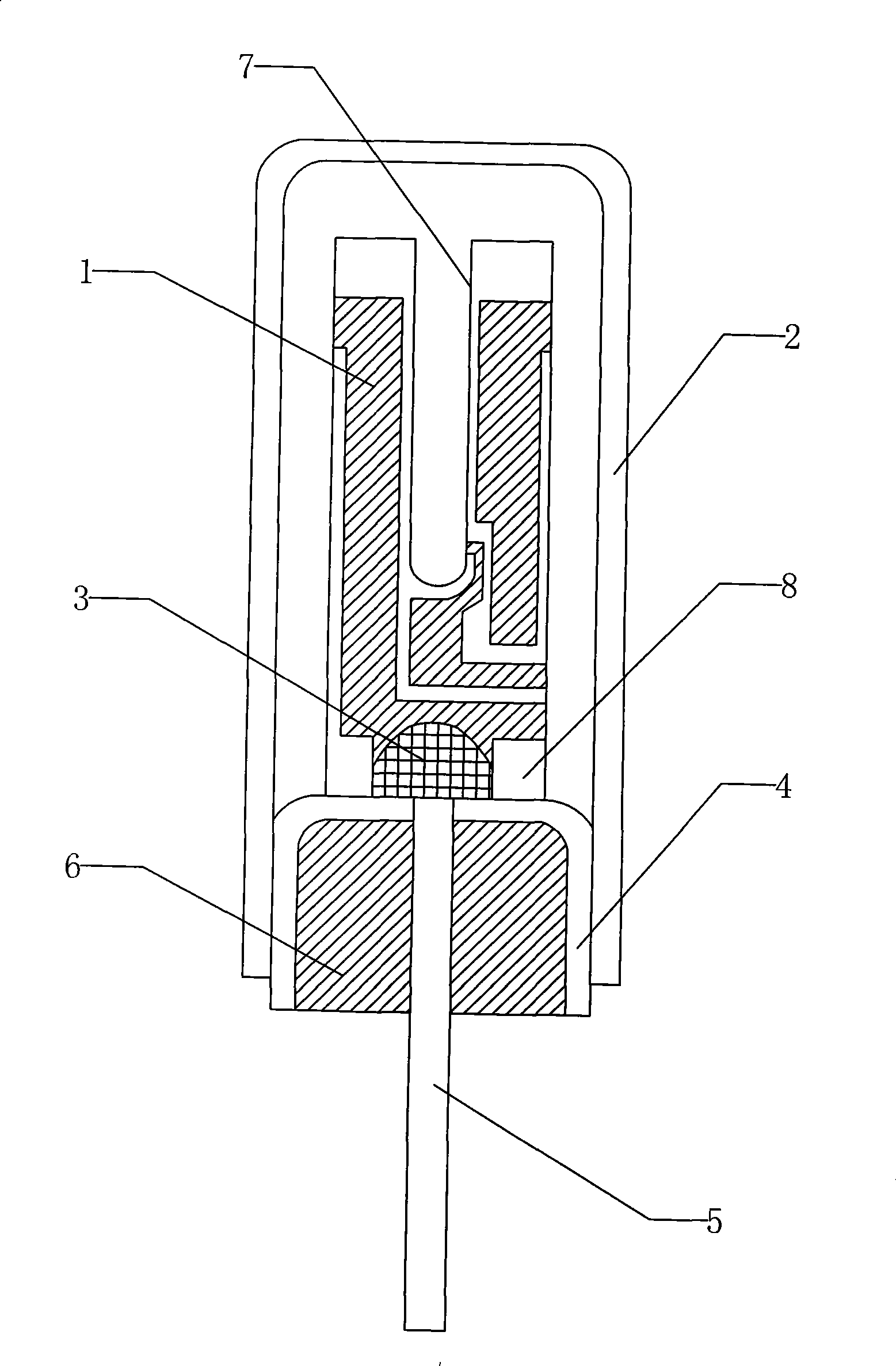

1.a quartz wafer
2.a shell
3.a solder wire
4.a Kovar ring
5.a lead wire
6.a glass bead
7.two tuning fork arms
The microscopic composition of the quartz wafer refers to the arrangement of oxygen and silicon atoms intertwined with each other. The general quartz wafer is called crystal, which has important application value. It has a piezoelectric effect. Under the action of alternating force, the two components of quartz Each surface produces alternating charges; under the action of an alternating electric field, the quartz wafer produces deformation and vibration, and the mechanical stress piezoelectric crystal produces electric polarization called the piezoelectric positive effect, and the crystal deformation in the electric field is called the inverse effect, and the elasticity of the quartz wafer The amplitude of the oscillation is consistent with the magnitude of the AC voltage generated in the crystal.
石英晶片的微观结构是指氧原子与硅原子相互交织的排列方式（即：二氧化硅，化学分子式为SiO₂ ）。通常所说的石英晶片即晶体，具有重要的应用价值，具备压电效应。在交变力的作用下，石英晶片的两个表面会产生交替变化的电荷；而在交变电场的作用下，石英晶片则会发生形变与振动。机械应力使压电晶体产生电极化，称为压电正效应；而晶体在电场中的形变则称为逆效应。石英晶片的弹性振荡幅度与晶体内部产生的交流电压大小相一致。
