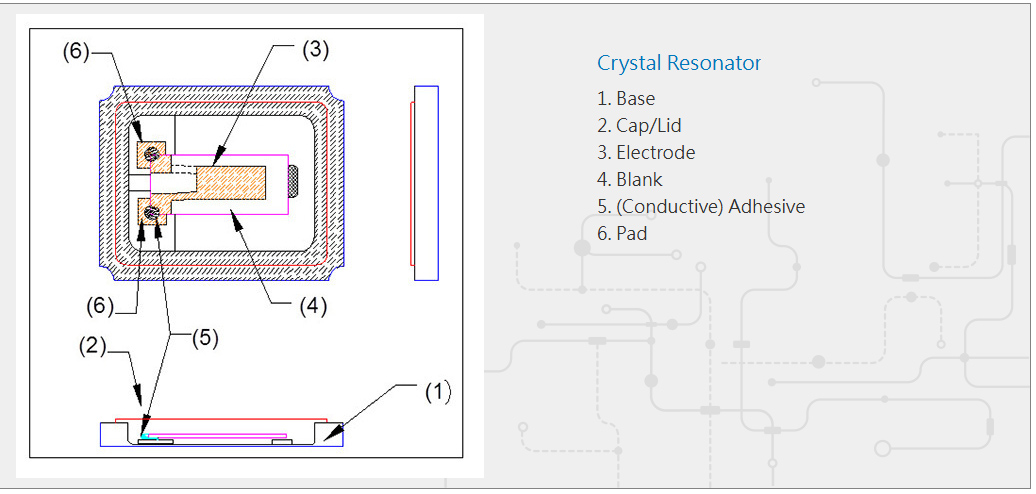

（晶体谐振器内部结构图）

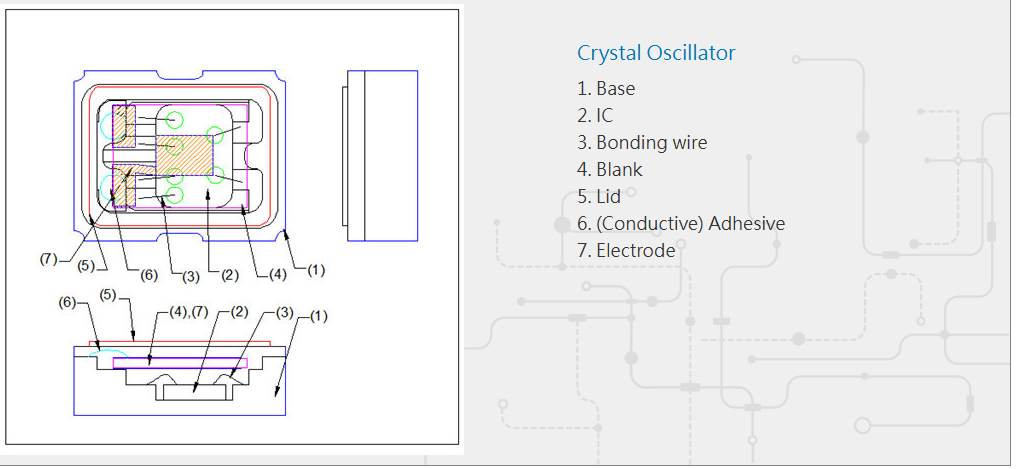

（晶体振荡器内部结构图）

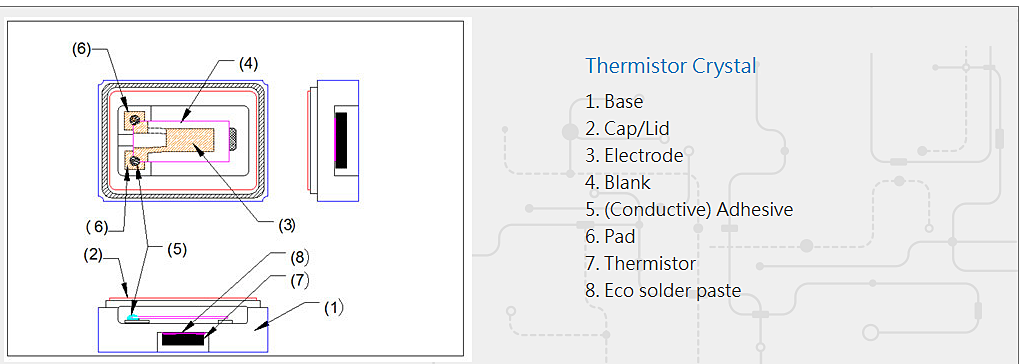

（热敏晶体谐振器内部结构图）

拓展阅读：如何识别晶振故障？

一、 如果晶振出现故障，会带来哪些问题？

1、系统上电无反应(硬件失效)

品振无法起振时，主控芯片得不到基准时钟，内部复位逻辑无法完成，整机保持静态。典型表现为：供电电流远低于正常工作值、调试口无法识别、屏幕无任何显示。

2、运行中随机死机或重启(软件失效)

晶振输出幅度衰减或频率跳变，导致CPU时序素乱，指令执行错位。现象多为偶发死机、看门狗复位，日故障复现困难。

3、通信接口失步与误码

时钟频率偏移(PPM偏差)会破坏UART、USB、以太网等协议的位同步窗口，造成数据乱码、校验失败、重传增多，严重时物理链路直接新开。

4、计时与计量精度下降

RTC或电表等依赖精准时基的应用，晶振频偏会累积为日误差；若晶振受潮或老化，秒脉冲间隔抖动，直接影响计费或逻辑时序的准确性。

二、 晶振为什么会坏？

除制造缺陷(如内线虚焊、应力残留)外，工程中常见的失效机理包括：

1、机械应力与热冲击

高频品振晶片极薄，PCB分板时的折弯应力、回流焊的骤冷骤热都可能导致品片微裂纹或电极脱落，等效串联电阻(ESR)因此飙升。

2、PCB制程污染(助焊剂残留)

焊接残留物在引脚间形成微弱的漏电通路，等效于并联了一个损耗电阻，削弱振荡环路增益，轻则频偏，重则停振。

3、静电放电(ESD)损伤

尤其对有源晶振内部的CMOS方波电路，静电击穿可能导致栅极受损，故障表现为随温度升高而频率不稳。

4、温频特性漂移

在接近规格书极限温度(如-20°C或+70°C)时，频率偏差急剧增大，若芯片自发热叠加，实际偏移可达数百PPM。

5、激励功率过高

驱动电流过大使晶片热应力增加，加速老化，甚至引起非线性阻抗变化，频率稳定度下降。

三、 如何降低晶振损坏的风险？

1、PCB布局规避应力

晶振尽量靠近IC引脚，走线短且包地;避免放在拼板分离边或受力区域，可开槽隔离。

2、焊接与清洗管控

使用免清洗助焊剂，回流焊后做离子污染度测试；严禁在晶振本体上施加垂直压力。

3、设置合适的激励功率

串联限流电阻(通常100Ω~1kΩ)将实际功率控制在100uW以内，具体请依据数据手册推荐值。

4、静电防护

手工焊接时佩戴防静电腕带，操作台接地。

5、环境适配

户外或车载等严苛场合选用工业/汽车级(-40°C~+105/+125°C)金属封装晶振，兼顾防潮防氧化。
