当前AI眼镜通常用到哪些时钟晶振？

AI眼镜通常不会只用一颗晶振，而是根据 SoC 主控、无线通信、低功耗待机等不同模块的需求，搭配多颗不同频率、不同精度的晶振。常见的频率有19.2MHz、24MHz、32MHz、76.8MHz以及32.768kHz等，封装则普遍趋向SMD1612、SMD2016等超小尺寸。

19.2MHz：

主SoC系统时钟。这是高通骁龙 AR1 等主流 AI 眼镜平台非常关键的频点，常作为系统主时钟，负责 CPU 运行、AI 计算等核心任务的时序基准。

24MHz/26MHz/40MHz：

无线通信与系统辅助时钟。这些频点常见于蓝牙、Wi-Fi 模组或系统级唤醒、功耗管理。例如，26MHz和40MHz 也常被推荐用于XR眼镜的射频（RF）和显示驱动。

32.768kHz：

低功耗RTC（实时时钟）。这是几乎所有可穿戴设备的“标配”，用于在设备休眠时维持极低功耗的计时和唤醒功能，对延长续航至关重要。

32MHz/38.4MHz/76.8MHz：

无线通信专用参考时钟。这些频率通常服务于特定的蓝牙或Wi-Fi 芯片。例如，某款AI眼镜就采用了32MHz和76.8MHz的晶振。

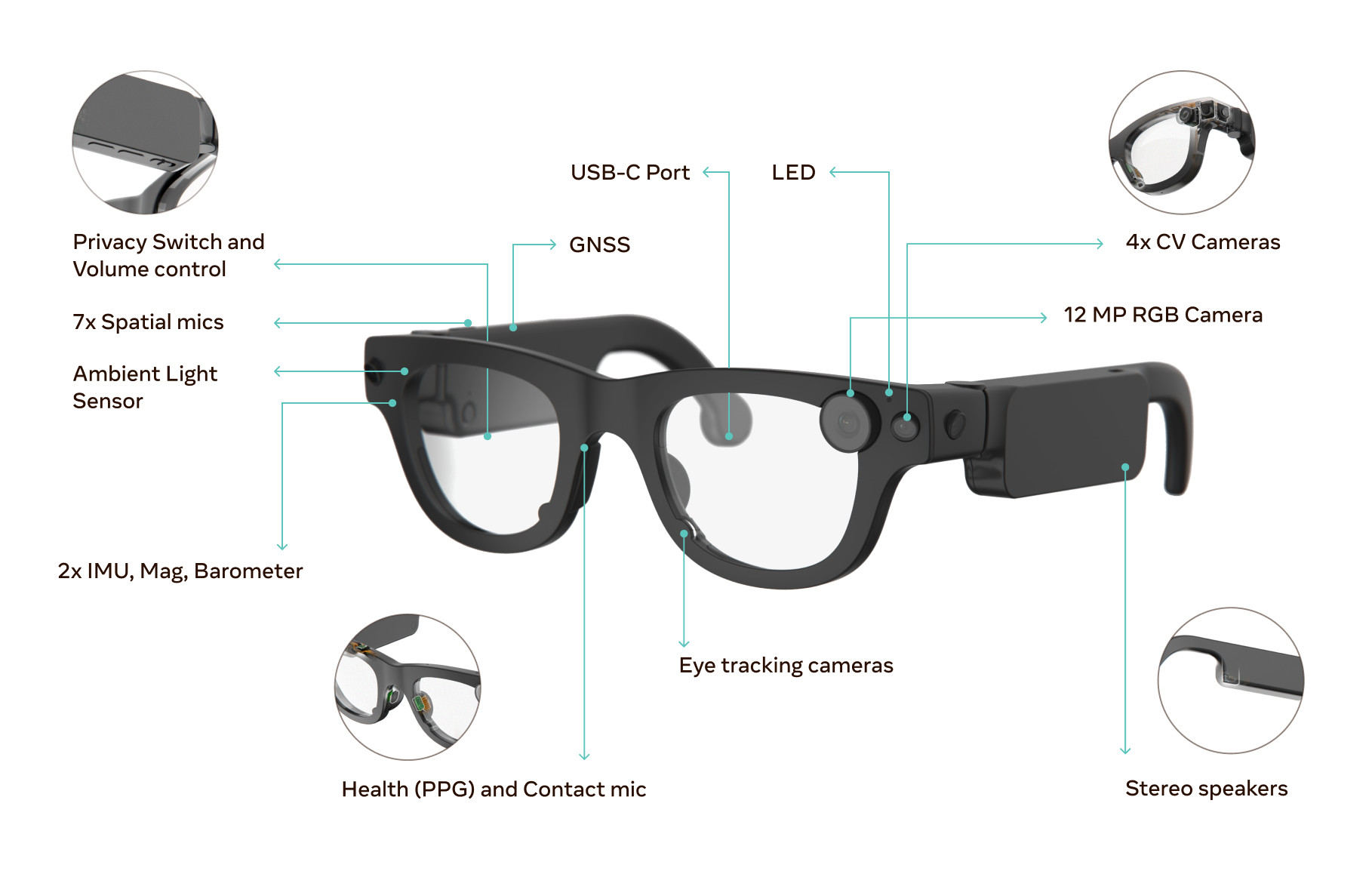

AI 眼镜的镜腿空间极其有限，因此晶振选型非常看重小型化和低功耗。主流封装如下：

SMD1612（1.6 x 1.2mm）和 SMD2016（2.0 x 1.6mm）是目前最主流的超小尺寸封装，高端产品甚至会追求更极限的SMD 1210 封装。为了兼顾快速唤醒和续航，厂商通常需要晶振具备低等效串联电阻（ESR） 和快速起振能力，以缩短设备从休眠中恢复的等待时间。

拓展阅读：AI眼镜为什么特别关注低功耗？

智能眼镜的体积受到镜腿、镜框和电池容量限制，系统需要大量使用Sleep（睡眠模式）、Standby（待机模式）等低功耗状态。眼镜在没有进行AI计算、拍摄或者通信时，很多电路会进入休眠状态。用户说一句话、按下按键、收到无线数据或者触发传感器后，系统再快速唤醒。因此，晶振的起振时间参数非常重要。

• 如果晶振启动较慢，系统每次从休眠状态恢复时都需要等待更长时间；

• 如果为了缩短启动时间而提高振荡器驱动能力，又需要考虑晶体驱动功率、功耗和长期可靠性。

在选择AI眼镜晶振时，需要同时考虑：低功耗、快速起振、频率稳定性、可靠性等参数。
