圆柱晶振外壳需要接地吗?

经常有工程师咨询,圆柱晶振外壳需要接地吗?

答:不建议接地。

圆柱晶振外壳需要接地吗?

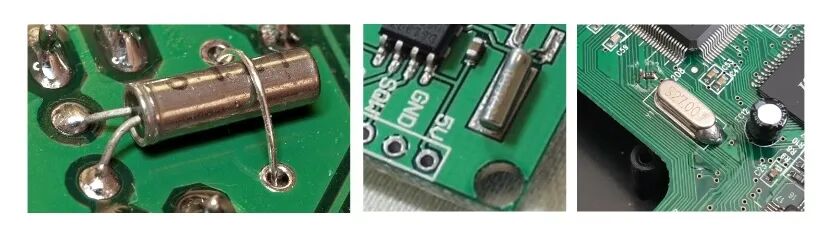

(GNW圆柱晶振32.768KHZ产品图片)



一般晶振外壳接地是基于屏蔽外部杂散信号对晶振频率的干扰。

对于圆柱体32.768KHZ晶振,若使用电烙铁直接将晶振金属外壳焊在电路板上,容易造成晶振不良,其原因是焊接温度过高或时间过长都可能会熔掉晶振内部的焊点,造成石英晶片倾斜碰壳。较好的方法是晶振柱体加铜线固定在电路板上,同时四周加铁框来实现信号屏蔽。另外还有使用黄胶固定,套热缩管等方式。
