有源晶振OSC接法介绍如下：

晶体振荡器分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同，无源晶振为crystal(晶体)，而有源晶振则叫做oscillator(振荡器)。无源晶振是有两个功能引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来;一般有源晶振有四个引脚，是一个完整的振荡器，包括石英晶体，芯片及阻容元件。

有源晶振引脚识别:

有个点标记的为1脚，按逆时针(管脚向下)分别为2、3、4。

有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

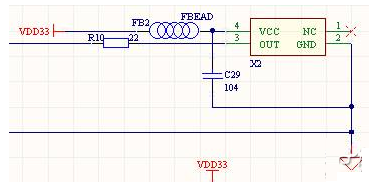

有源晶振不需要处理器的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单。有源晶振的VCC端不要直接接VCC，要做好电源滤波，典型的接法是使用一个电容和电感构成的PI型滤波网络。输出端用一个小阻值的电阻过滤信号即可，不需要复杂的配置电路。
