(Frequency Pullability)

关于晶振的TS牵引值与Pull拉伸值说明如下:

TS牵引值: 指一个点,或者说一个斜率,表达式为 PPM/PF

PULL 拉伸值:指一段,即拉伸程度,表达式为 C0/C1,可见:C0越小,C1越大

补充说明:

  • 在晶振Pull拉伸值需要满足特定电路应用时,应提前与晶振生产厂家沟通,确认晶振单体该参数的适用性。

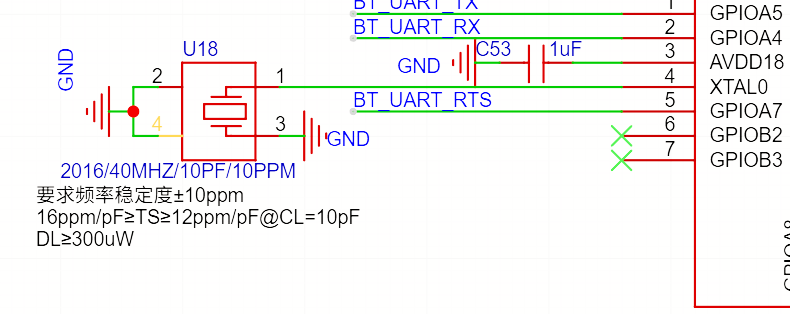

  • 关于晶振牵引值TS,举例来说,如果TS=20,则指的是当负载电容变化量为1PF时,晶振的频率变化量为20ppm。
  • 当晶振单体拉伸能力实在无法满足电路应用时,可考虑增加展宽电路,就增加一个负电容。负电容只是一个虚拟概念,实质不存在,因为电容为+,电感为-, 因此我们可以通过串联电感来实现负电容功能,达到晶振频率展宽之目的,即延展晶振拉伸宽度。
