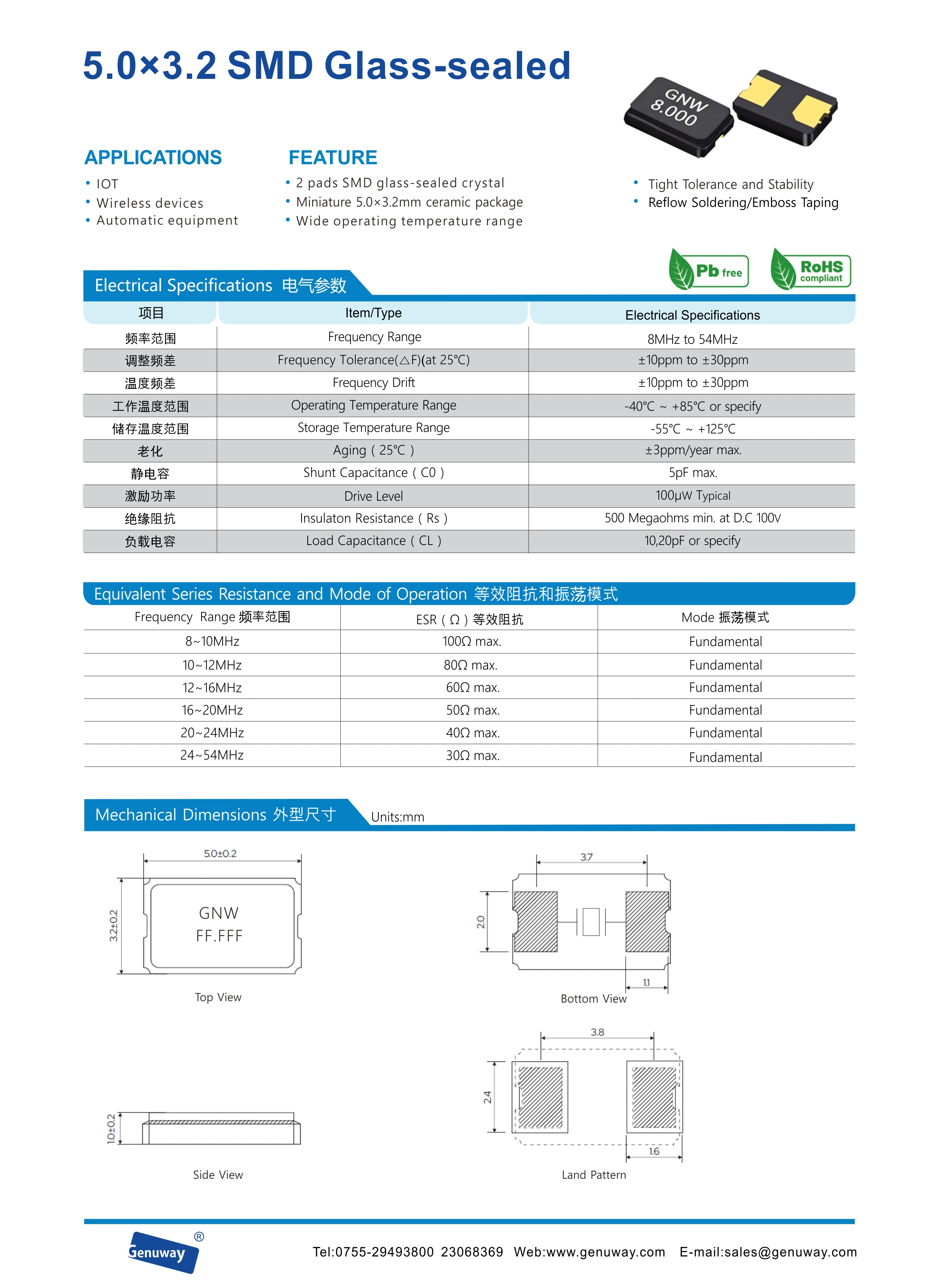

8MHz SMD5032-2pin/4pin无源贴片晶振尺寸与引脚说明如下：

从封装方式来看，SMD5032 8MHz无源贴片晶振分为陶瓷（Glass）封装和金属(Metal)封装两种。从引脚数来看，SMD5032 8MHz晶振分为两引脚和四引脚两种。陶瓷封装多见于SMD5032-2pin。SMD5032 8MHz属于频率高稳定性及高可靠性晶体谐振器，支持表面自动贴装，其主要应用领域为：汽车电子、无线网路、消费类电子产品、小家电、家庭影院、音响HIFI等。

SMD5032-2PIN 8MHz引脚说明

两引脚无源晶振的引脚分别为频率输入脚（XIN）和频率输出脚(XOUT)，该两个引脚没有极性，即：不分方向。注：两引脚无源晶振没有接地脚。

SMD5032-4PIN 8MHz 引脚说明

四引脚无源晶振的引脚，脚1和脚3分别为频率输入脚(XIN)和频率输出脚(XOUT)，该两个引脚没有极性，也不分方向；一般情况下脚2与脚4悬空或接地均可，我司倾向于脚2与脚4接地处理，因为这样更有利于晶振抗电磁干扰。

SMD5032 8MHz无源贴片晶振主要电气参数

• Description产品描述：Quartz Crystal 石英晶体谐振器/无源晶振

• Nominal Frequency标称频率： 8 .000000MHz

• Dimension尺寸：5.0 × 3.2mm

• Oscillation Mode振荡模式：Fundamental基频

• Cutting Mode晶体切型：AT Cut

• Loading Capacitance (CL) 负载电容：12PF、15PF、20PF或定制

• Frequency Tolerance调整频差：±20ppm

• Temperature Stability 温度稳定性：±30ppm

• Operable Temperature Range 工作温度：-40~+85℃
• Equivalent resistance (RR) 等效阻抗：80Ω

• Drive level激励功率：100μW

SMD5032 8MHz无源贴片晶振电气参数详情如下，以负载电容(CL)=15PF为例：

晶诺威科技产SMD5032 8MHz无源贴片晶振使用注意事项：

• SMT表面贴装晶体谐振器的设计与大多数自动贴装工艺兼容，但有些工艺可能会产生过度冲击，这可能会损坏本品内部晶体。因此，在量产之前请对本品进行充分的安装测试。

• 如果PCB可能发生翘曲，请确保翘曲的程度不会对本品工作特性或焊接条件产生负面影响。

• 避免通过超声波焊接进行安装和加工，因为这种方法有可能在本品内部传播过度的振动，成为特性恶化和不振荡的原因。如果由于某种原因，您不得不选择这种超声波焊接方式，请联系我们，我们将帮助您选择我司研发生产的抗超声波损伤的石英晶振系列产品。
