如何区分晶振的引脚

晶振的引脚指的是晶振与电路焊接的部位,又称之为“脚位”或者“焊盘”。

晶振分为“无源晶振”和“有源晶振”两大类。

无源晶振

英文名称:Crystal,别名有晶体,晶振谐振器,石英晶体谐振器。无源晶振有频率输入脚和频率输出脚两个管脚,这两个脚不具备方向性。

有源晶振

英文全称:Oscillator,英文简称 OSC,别名有钟振,振荡器,石英晶体振荡器。与无源晶振不同,有源晶振没有频率输入脚,只有一个频率输出脚。

一般情况下,脚位区分指的是针对有源晶振的脚位区分,因为无源晶振脚位没有方向性,所以也没有区分脚位的必要性。

有源晶振的内部结构:

已内置IC振荡电路,提供电源就会输出目标频率,无需外接电容。

有源晶振的外观特征:

1、 由于内置IC振荡电路的原因,相对于同频率同封装的有源晶振来看,要比无源晶振厚一些。

2、 一般情况下,有源晶振会专门标注空脚位,即在丝印内容左下角标注一个圆点,指明这是空脚。这是针对有源晶振焊接时的定位脚。

3、 通过有源晶振底部的焊盘,同样也可以找到空脚位,代表空脚位的焊盘特征是有明显“缺角”特征。如下图所示:

如何区分晶振的引脚

有源晶振四个脚的定义:

有个圆点标记的为1脚,按逆时针(管脚向下)分别为2、3、4。通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。

如何区分晶振的引脚

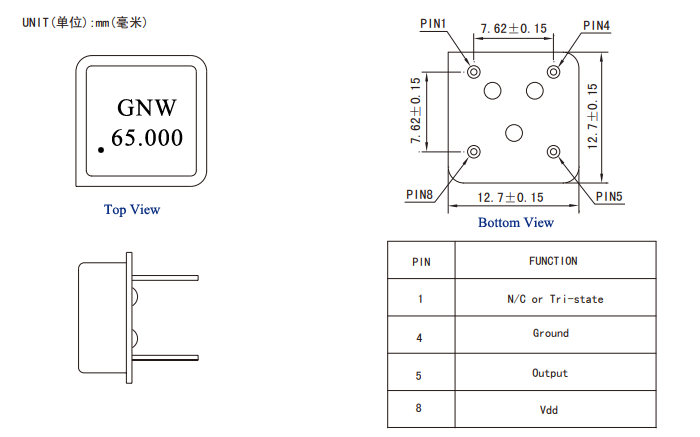

以下是插件方形振荡器(PXO DIP8)引脚分布: PIN1-N/C(空脚); PIN4-GND(接地); PIN5-Output(频率输出); PIN8-VCC(电压输入)

如何区分晶振的引脚

有源晶振优点是已内置IC振荡电路,因此只需提供合适电源,即可输出稳定频率,省去了无源晶振与外接电容的匹配问题,但价格相对高一些。

※特别提醒:

在焊接前,务必先确认有源晶振焊盘空脚位,才能保证正确焊接。若贴错方向,则极易造成被电流击穿损坏。若需要更进一步了解有源晶振与无源晶振的应用知识,请参考晶诺威科技官网相关文章:
