晶振为什么要校准频偏？

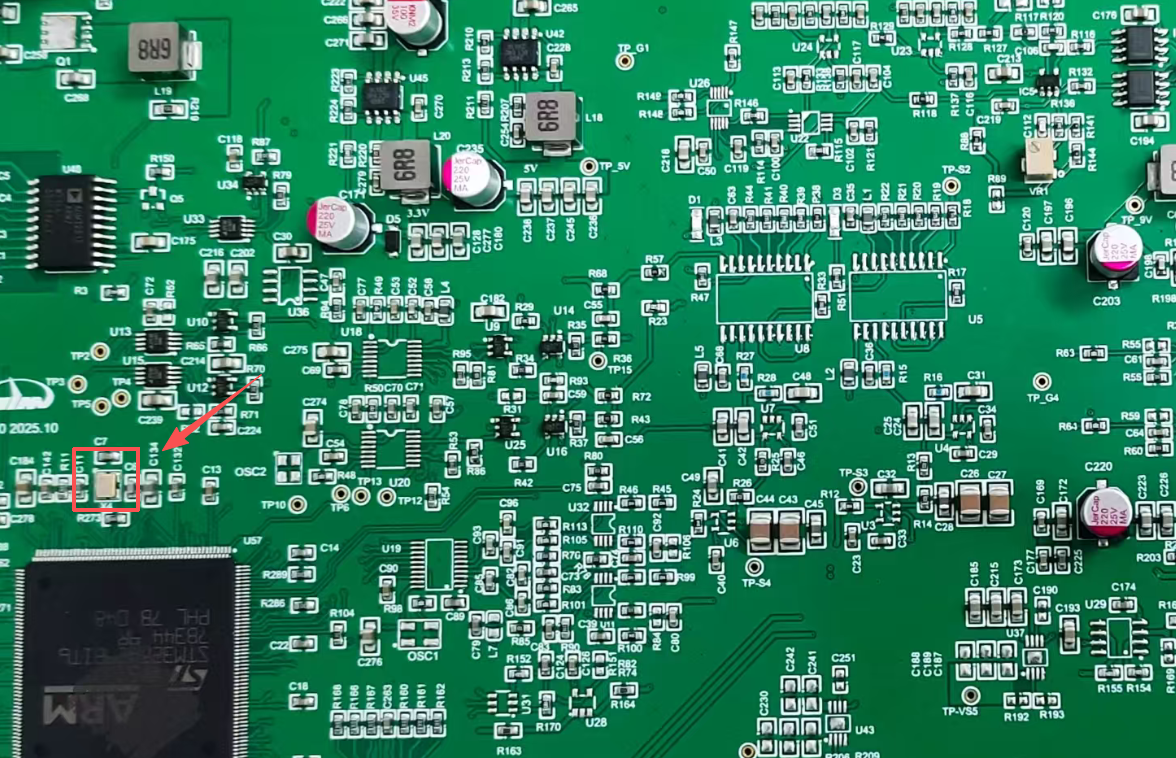

晶振校准频偏的本质，是克服其天生的物理缺陷和环境扰动，将其输出频率的准确度和稳定度提升到满足特定应用要求的水平。

换句话说，这是一个在精度、成本和复杂性之间取得平衡的过程。从几毛钱的普通晶振到上千元的高稳晶振（OCXO），其核心区别就在于为了对抗这些频偏因素所采用的技术和工艺的复杂程度。

为什么我们必须关心和校准频偏？

频偏不仅仅是“不准”的问题，它会直接导致系统级故障：

通信失联（通信系统）

无线通信（如手机、Wi-Fi、蓝牙）： 通信双方必须在一个极其精确的频点上收发信号。如果本振晶振频偏过大，发送的信号会偏移到错误的频道，接收机也无法正确解调对方发来的信号，导致连接中断、数据丢包、通话质量差。

有线通信（如以太网）： 基于数据流的通信协议依赖于精确的时钟来同步数据位。频偏会导致时钟同步失败，产生位错误，严重时网络断开。

计时误差（实时时钟RTC）

你的手表、手机、电脑的时间都来自于RTC晶振（通常是32.768kHz）。如果该晶振有+20ppm的频偏，意味着每天会快 86400秒 * (20/1,000,000) ≈ 1.728秒，一个月就会快将近一分钟。校准后可以使其非常精确。

系统同步失败

在需要多个设备协同工作的系统中（如工业自动化、音视频采集、分布式计算），所有设备必须有一个统一且精确的时钟基准。晶振频偏会导致各设备“步伐不一致”，从而引发混乱。

数据处理错误

数字系统的心脏是时钟。CPU、总线、接口（如USB、SATA）都需要一个非常稳定的时钟来锁存和处理数据。过大的频偏或抖动会导致数据在错误的时刻被读取，造成系统不稳定、崩溃或数据损坏。

导致频偏的几个主要因素：

1、 生产制造公差（初始频偏）

这是晶振出厂时就自带的不精确性。

切割精度： 石英晶片在切割时，其角度、尺寸存在微米级的公差。

工艺波动： 镀银、封装等制造过程中的微小差异。

老化： 晶振在开始使用后，其内部材料和结构会发生极其缓慢但持续的变化，导致频率随时间漂移（通常以ppm/年为单位）。

校准作用： 在出厂前，通过测量和微调（如使用可调电容或激光修调），将频偏校准到数据手册规定的范围内（例如 ±10ppm）。

2、 温度影响（温度频偏）

这是导致频偏最常见和最主要的因素。石英晶体的弹性模量会随温度变化，从而导致频率改变。

频率-温度曲线： 晶振的频率随温度变化的曲线通常是一个类似抛物线的形状（AT切晶体）。在室温（25°C）附近频偏最小，在高温和低温端频偏会显著增大。

校准作用：

温补晶振（TCXO）： 内部有一个温度传感器和补偿网络。它会检测当前温度，并主动产生一个相反的电压或信号去“拉回”频率，使其在整个工作温度范围内（如-40°C到+85°C）保持非常小的频偏（如±0.5ppm）。没有温度补偿的普通晶振，其频偏可能会达到几十甚至上百ppm。

3、 负载电容变化

对于需要外部负载电容的晶振（如MCU常用的无源晶振），其振荡频率与负载电容值直接相关。如果电路板上的负载电容与晶振设计要求的标称值不符，就会产生显著的频偏。

校准作用： 在电路设计时，通过精确匹配负载电容值，或者在批量生产时对负载电容进行微调，来确保频率准确。

4、 电源电压波动（电压频偏）

电源电压的变化会影响振荡器中放大器的特性，从而引起频率的微小变化。

校准作用： 对于要求极高的场景，会使用压控晶振（VCXO）或压控温补晶振（VC-TCXO），通过施加一个控制电压来精确微调频率，以抵消电压变化或其他因素带来的影响。

5、 老化

晶振会随着时间老化，频率会缓慢漂移。

校准作用： 对于高精度应用（如基站、导航系统），需要定期进行校准，或者使用具有更低老化率的恒温晶振（OCXO）。
