晶振的NC脚需要处理吗？晶诺威科技解释如下：

“NC” 在数据手册上通常代表“No Connect”（不连接）或 “No Internal Connection”（内部无连接）。对于晶振的NC脚，处理原则如下：

1、 无源晶振（Crystal）的NC脚

对于最常见的四脚无源贴片晶振，通常情况下引脚#2和引脚#4在电气上与金属外壳相连。

处理方式：强烈建议接地。原因如下：

• 屏蔽作用：将金属外壳通过这两个引脚连接到PCB的“地”（通常是数字地GND），可以形成一个良好的屏蔽层，有效抑制外部噪声对晶振的干扰，同时也能减少晶振高频信号对外辐射的EMI（电磁干扰）；

• 机械固定： 焊接后可以提供额外的机械强度。

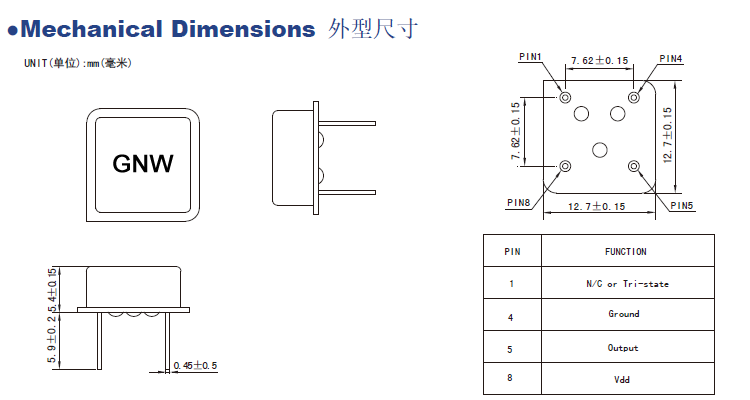

2. 有源晶振（Oscillator）的NC脚

有源晶振是完整的振荡器，通常有4个引脚：VCC、GND、OUT、以及一个NC/或三态控制脚。

情况一：明确标注为“NC”

处理方式：悬空，不做任何连接。

原因：数据手册注明“NC”意味着该引脚在芯片内部没有任何电路连接。强行连接可能会导致不可预知的问题。

情况二：可能标注为“OE#”、“ST”、“Tri-State”等（三态控制）

注意：

必须根据晶振数据手册要求处理，以确保输出正常。
