如何利用晶振电路产生2.4GHz蓝牙RF射频信号？

答：直接使用一个单独的晶振电路产生 2.4GHz 信号是不可行的。石英晶体的谐振频率与其厚度成反比，因此导致产生 2.4GHz 基频的石英晶片已经薄到目前无法加工。

通常的过程是：

一个低频、高精度的晶振提供一个“心跳”基准，然后通过一套精密的频率合成系统，“倍频”或“合成”出 2.4GHz 的射频信号。

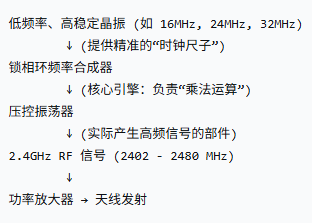

一个典型的 2.4GHz 蓝牙射频信号生成架构如下：

晶振的局限性

1、 频率固定：蓝牙需要能在79个信道上快速跳频，固定频率晶体无法实现。

2、 Q值过高：晶体的高 Q 值意味着其频率非常稳定，但也意味着很难被快速调制（调频），不适合直接用于需要加载数据的通信载波。

因此，简而言之：蓝牙的 2.4GHz RF 信号，是由一个低频晶振作为基准，通过一个高度集成、可快速编程的锁相环频率合成系统间接、稳定地合成出来的。 现代蓝牙芯片将晶振、PLL、VCO、调制器乃至PA都集成在了一个微小的硅片内。
