（32.768KHz石英晶体谐振器 SMD3215低电阻系列）

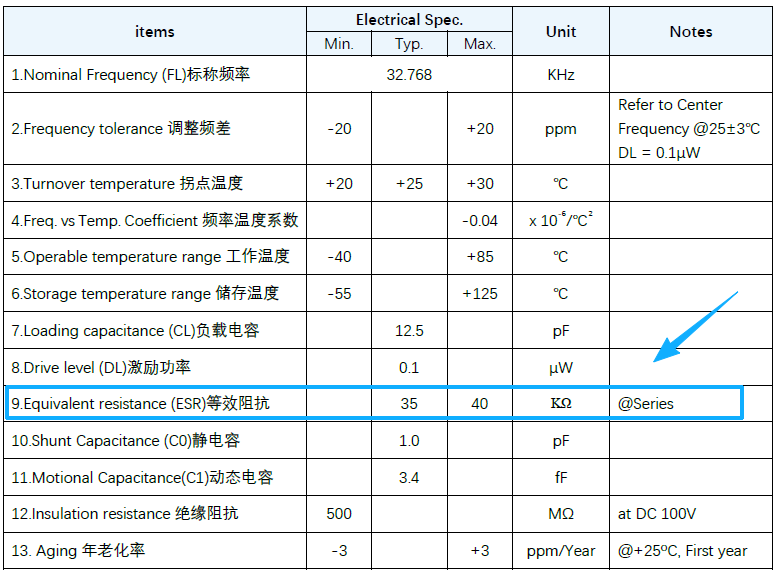

关于负载电容CL和等效串联阻抗ESR对无源晶振功耗的影响，晶诺威科技解释如下：

负载电容（CL）和等效串联电阻（ESR）是决定无源晶振（石英晶体谐振器）工作特性的两个关键参数，它们会直接影响晶振的功耗（主要表现为驱动电平DL和电流消耗）。以下是具体的影响机制和关系：

1、 负载电容（CL）的影响

负载电容是晶振两端外接的容性负载，通常由外部匹配电容（CL1、CL2）和电路杂散电容组成。

振荡幅度与驱动电平：

CL增大 → 晶振所需的振荡电流增大以维持振荡 → 驱动电平（DL，晶振消耗的功率）上升。

CL与晶振的等效动态电容（C0、C1）共同决定谐振频率的负载谐振频率（FL）。实际应用中，CL过大会导致起振困难，且功耗增加；CL过小则可能振荡不稳定。

起振时间与稳定性：

CL过大时，需要更大的能量建立振荡，导致起振时间变长，初期功耗较高；CL过小可能导致振荡过强，甚至损坏晶振（超过最大驱动电平限制）。

2、 等效串联电阻（ESR）的影响

ESR是晶振在串联谐振频率下的等效电阻，代表晶振自身的能量损耗。

直接决定功耗：

ESR越大，晶振内部损耗越大，维持振荡所需的外部能量越多。

驱动电流与ESR成正比（近似关系）：

ESR增大 → Q值降低 → 需要更大的驱动电流维持振荡 → 功耗显著增加。

起振条件：

振荡电路的负电阻（-R）必须大于ESR才能起振。ESR越大，对振荡电路的负电阻要求越高，否则可能不起振或振荡弱。

三、CL与ESR的耦合影响

匹配设计：

外部负载电容CL需根据晶振的ESR和指定频率进行匹配。若CL与晶振要求的标称值偏差较大，会导致频率偏移，同时可能加剧ESR引起的损耗。

低功耗设计关键：

• 选择低ESR的晶振。

• 严格按照晶振手册的CL推荐值设计匹配电容（常见值：8pF、10pF、12pF等）。

• 减小电路板杂散电容，避免CL实际值偏离设计值。

总之，通过合理选择低ESR晶振并精确匹配CL，可以显著降低无源晶振系统的功耗，延长电池寿命并提高稳定性。
