（32MHz无源晶振输出波形：正弦波）

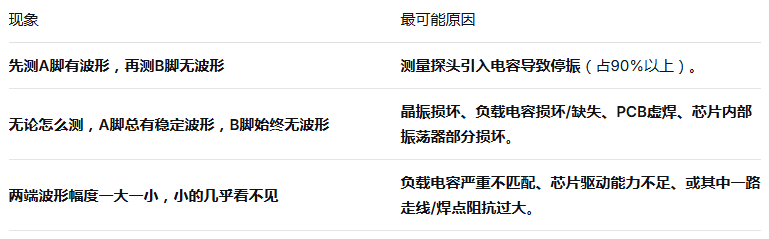

为什么晶振一端有波形另外一端没有波形？

如果测量晶振时发现一端有波形而另一端没有波形，通常意味着电路工作不正常。晶诺威科技分析原因如下：

一、 测量方法错误（最常见原因）

1、探头影响了振荡：

这是最常见的原因。晶振电路对负载电容极其敏感。你接上探头的瞬间，相当于给晶振的一端并联了一个额外的电容（探头电容+人体电容）。这个额外的电容可能破坏了电路的起振条件（改变了负载电容，导致回路增益<1，相移条件不满足）。

2、现象：

探头接触A脚时，A脚有波形；但当你把探头移开A脚去接触B脚时，探头在B脚引入了电容，导致整个振荡器停振或严重畸变，所以B脚看起来“没有波形”或波形极差。

3、验证方法：

使用两个探头，同时分别接在晶振的两个引脚上，接地夹都接系统GND。设置好示波器触发后，再同时给晶振上电。如果能看到两个反相的波形，就说明是探头顺序测量导致了停振。

4、探头或示波器设置问题：

• 通道关闭：不小心关闭了示波器的另一个通道。

• 探头衰减比错误：比如探头是10:1，但示波器通道设置成了1:1，导致信号幅度显示错误，看起来像没信号。

• 触发电平设置不当：信号没有稳定触发，看起来杂乱无章像没波形。

二、 电路故障导致未起振或单端工作

如果排除了测量问题，那么就是电路本身的问题。

1、晶振损坏：

晶振内部石英片碎裂、内部短路或老化，无法谐振。这会导致整个环路无法形成振荡。

2、负载电容问题：

• 电容值不匹配：与晶振并联的两个负载电容（C1, C2）值不对（太大、太小、或完全缺失）。

• 电容损坏：其中一个电容短路或开路。

3、芯片内部振荡器损坏：

MCU或时钟芯片内部的振荡器单元（反相放大器、偏置电阻等）部分损坏，只能单端驱动，无法形成完整的反馈环路。

4、PCB布局或焊接问题：

• 虚焊/冷焊：晶振的某一个引脚、或一个负载电容虚焊，导致电气连接不稳定。

• 走线问题：晶振走线过长，靠近噪声源或电源，导致环路噪声抑制比变差而停振。

5、芯片配置错误（对于MCU）：

• 程序没有正确配置时钟源（例如，默认使用了内部RC振荡器，外部晶振被禁用）。

• 芯片的晶振相关引脚被错误地配置成了GPIO（输入/输出）模式，而不是振荡器模式。

三、特殊情况（可能看起来像“一端有波形”）

1、波形幅度差异极大：

一端是正常的几百毫伏到几伏的正弦波，另一端幅度极小（如几十毫伏），由于示波器量程设置不当，幅度小的那个看起来就像一条直线。尝试调小示波器的垂直档位（V/div），仔细观察“无波形”的那一端是否有微弱信号。

2、芯片内部集成负载电容：

有些MCU（如某些STM32系列）在内部为晶振引脚集成了可选的负载电容。如果启用了内部电容，并且与外部电容并联，总电容可能过大，导致振荡很弱甚至不起振。

总之，一个健康的、正在工作的无源晶振电路，其两个引脚必须同时存在相位相反的振荡波形。如果只有一端有波形，本质上意味着振荡反馈环路没有正常工作，需要从“测量影响”和“电路故障”两个维度进行系统排查。务必优先使用双探头同时测量法来排除测试干扰。
