8MHz无源晶振为何要选4个脚的？

答：4脚封装的8MHz无源晶振，其实只有两个引脚是真正起作用的电气引脚，另外两个是多余的。它之所以要设计成4个脚，主要是为了适应自动化生产和提升电路稳定性（如接地以便起到抗电磁干扰作用），而不是电气功能上的需要。

注意：不要与有源晶振搞混

选用时需注意，4脚封装也可能是“有源晶振”，二者有本质区别，可以通过外观来简单分辨：

看表面丝印有无“点”：

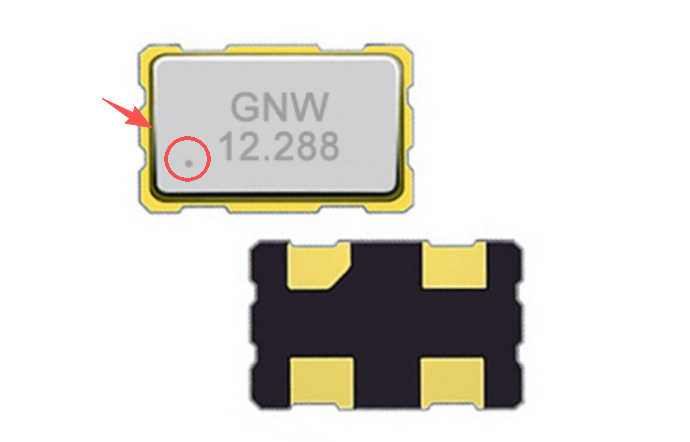

晶诺威科技产有源晶振表面左下角通常会有一个小圆点用于标记1脚，无源晶振则没有。

以12.288MHz有源晶振为例：

通常给有源晶振提供额定工作电压，就能有时钟信号输出，而无源晶振则需要搭建起振电路。如果错把有源晶振直接pin-to-pin当无源晶振用会导致系统无法起振。

晶诺威科技产四脚无源贴片晶振SMD3225规格参数如下：

附晶诺威科技产四脚无源贴片晶振SMD3225详细数据如下：
PKG 封装外形： 3225_4P
F_nom 标称频率： 8.000000 MHz
V.M 振动模式： Fundamental
CL 负载电容： 20 pF
f_tol 频率稳定度： ±10 ppm
T_use 工作温度范围： -20 ~+70 ℃、-40 ~+85 ℃
△f_temp 温频特性：±10 ppm~±30 ppm
Dim 尺寸/长x宽： 3.20 x 2.50 mm
H/T 高度/厚度： 0.70 mm
CT 切型： AT Cut
ESR 谐振电阻： 200 Ω
C0 静态电容： 3.0  pF
T_stg 存储温度范围： -40 +85 ℃
Wout 输出波形： Sine Wave
DL 激励功率： 10 ~100 μW
PIN 引脚数： 4 Pins
IR 绝缘电阻： 500 MΩ
f_age 年老化率： ±3.0 ppm/year
ET 封装技术： Resistance Weld
pkg 包装类型： Tape/Reel
C.T.S 载带标准： 8.0 mm
DR 载盘尺寸 Plastic Tape： Φ180 mm
MPQ 最小包装数： 3000 Pcs
I.M 安装方式： Surface Mount
M.M 主要材质： Quartz,Ceramics
