关于无源晶振抗干扰方案 vs 展频晶振抗干扰分析及整理如下：

一、 两种方案的本质区别

1、无源晶振抗干扰方案

核心原理：

被动防护：通过PCB布局优化、接地屏蔽、滤波等措施，阻止外部干扰进入或抑制内部辐射发射。

是否需要外部电路？

需要外接负载电容、起振电路，且对PCB布局要求极高。

EMI抑制机制：

“堵”：缩短回路、屏蔽隔离、优化回流路径。

对频率准确性的影响：

不改变标称频率，频率精度取决于负载电容匹配和晶体切割精度。

2、展频晶振

核心原理：

主动扩谱：内部集成展频电路，将窄带尖峰能量分散至更宽频带，降低峰值辐射。

是否需要外部电路？

内部集成了起振电路和展频电路，可直接替代普通有源晶振。

EMI抑制机制：

“疏”：将能量分散，使峰值降低3-10dB。

对频率准确性的影响：

主动改变频率：频率会在一定范围内周期性变化（中心扩展或向下扩展）。

二、无源晶振抗干扰方案的优缺点

✅ 优势

成本低

无源晶振本身价格远低于展频晶振

功耗低

适用于电池供电的低功耗产品

频率精度可控

不改变标称频率，对于不能接受频率变化的场景更合适

信号电平灵活

电平由外部电路决定，可适配不同芯片

劣势与挑战

对PCB布局极度敏感

需要严格遵循短走线、包地、完整地平面等规则 。 布局稍有不慎即可能停振、频率跳变。

抗干扰能力有限，被动防护，强干扰下可能失效。高频数字信号靠近时，晶振易被频率牵引。

试周期长，需要反复验证匹配电容、布局效果，占用工程师大量时间。

悬空引脚需处理，多余引脚必须接地，否则会形成辐射天线。已证实接地后辐射噪声可降低10dB以上。

三、展频晶振的优缺点

✅ 优势

EMI抑制效果显著，可将峰值辐射降低3-10dB，从源头解决EMI问题。

系统级解决方案，所有时钟和定时信号同步调制，全系统EMI同步改善。

对PCB布局要求降低，不那么依赖外围布局来抑制辐射，简化设计。

可编程性强，可根据实际需求定制展频宽度和调制方式（中心/向下扩展）。

通过EMC测试更容易，尤其适用于汽车电子、工控等对EMI要求苛刻的场景。

劣势

成本高，内部集成了展频IC，单价远高于无源晶振。

功耗较高，源器件，不适合超低功耗应用。

频率存在偏差，展频调制会导致瞬时频率在一定范围内变化。

不适用于所有系统，对频率精度要求极高的场景（如射频参考时钟）可能不适合。

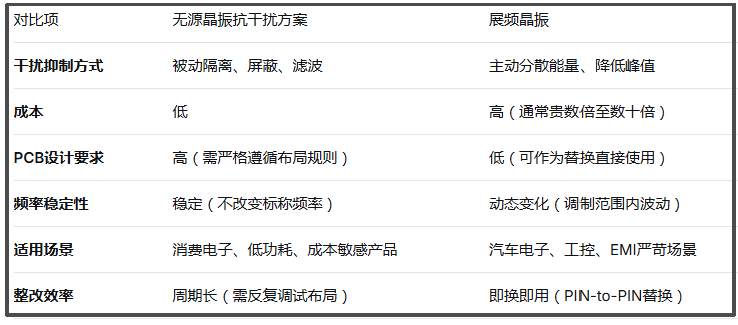

四、核心对比总结

五、选型建议

1、选择无源晶振抗干扰方案：

– 成本敏感、大批量生产

– 低功耗要求（电池供电）

– 有足够PCB空间且工程师经验丰富

– EMI要求不是特别严苛

2、选择展频晶振：

– EMI测试反复超标，常规手段无效

– 汽车电子、工控等需过严格EMC认证

– 对频率精度要求不那么严格（如非射频参考时钟）

– 希望快速通过认证、缩短研发周期

特别提示：如果EMI问题已经发生且整改困难，可以先用展频晶振做快速替换验证。同时，无源晶振的空置引脚接地可使辐射噪声降低10dB以上，是一个低成本的有效改善手段。

附：晶诺威科技产展频晶振SMDS225系列电气参数如下：
