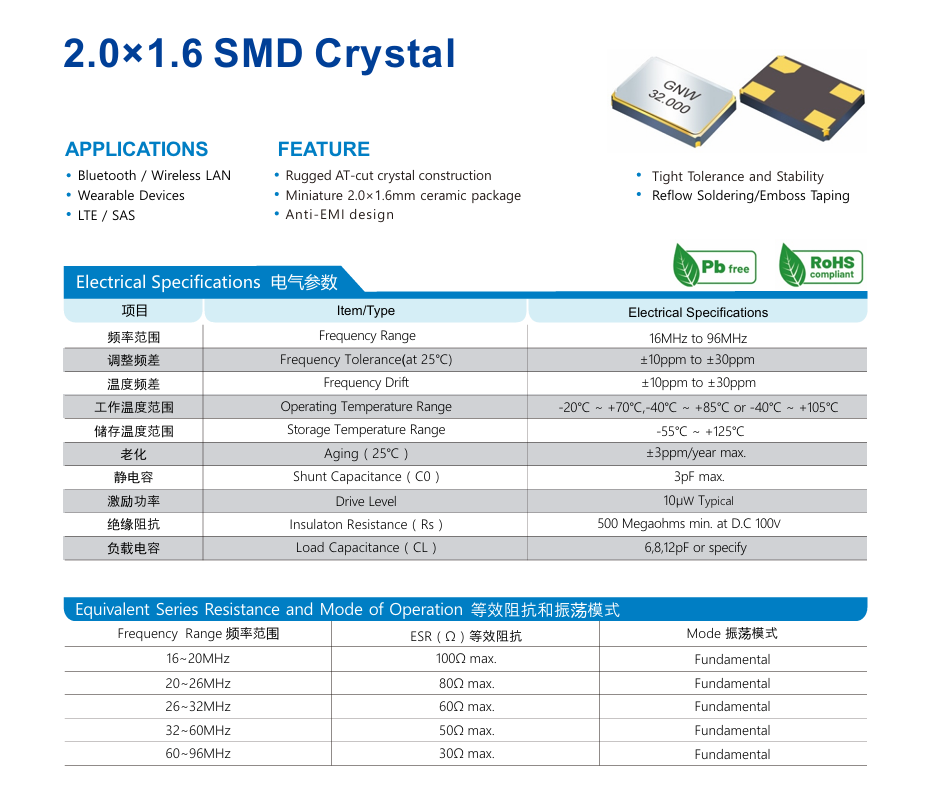

（贴片式时钟晶体）

评估时钟晶体的指标有哪些?晶诺威科技详解如下：

评估时钟晶体的指标，主要可以分为精度相关、电气性能和环境与可靠性三大类。选择时，它们共同决定了系统时钟的准确性和长期稳定性。

一、 精度与稳定性

1、频率公差 (Frequency Tolerance)

在室温（+25°C）下，晶体实际频率与标称频率的初始偏差。常见单位为ppm（百万分之一）。

2、频率稳定度 (Frequency Stability)

在工作温度范围内，频率随温度变化的最大偏移量。这是评估晶体温漂特性的关键参数。

3、老化率 (Aging)

随时间推移，晶体频率发生的系统性、不可逆的变化。通常表示为ppm/年。

二、 电气性能

1、负载电容 (Load Capacitance, CL)

从晶体两端看进去的总电容值。匹配不当会导致频率偏移甚至不起振，是选型时最易被忽略的关键点。

2、等效串联电阻 (ESR)

晶体在谐振状态下的等效电阻。ESR值过高会增加起振难度，延长起振时间，甚至导致停振。

3、驱动功率 (Drive Level)

晶体正常工作所需的电功率。过高的驱动功率会加速老化，影响寿命和稳定性。

三、 环境与可靠性

1、工作温度范围

晶体能够可靠工作的环境温度区间（如-40°C ~ +85°C）。对工业级或户外应用至关重要。

2、封装尺寸

晶体的物理尺寸和封装形式（如贴片、插件）。直接影响PCB布局和是否适用于空间受限的设计。

3、其他可靠性

包括抗冲击、抗振动能力（如抗超声波封焊）以及长期供货的保障等，对汽车、军工等严苛应用尤为重要。

三个“度”的叠加效应

系统总的定时误差，基本由频率公差 + 频率稳定度 + 老化率这三项构成。例如，一个典型设计中，公差、稳定度和老化率分别为±15ppm、±15ppm和±10ppm，它们相加就构成了系统定时误差的主要部分。

必须确保的两个参数

负载电容(CL)和ESR必须与主控芯片（MCU）的要求匹配。芯片数据手册通常会规定所需的CL值和最大允许ESR。不匹配的后果很直接：可能导致频率不准，或是干脆无法起振。

指标间的权衡

1、频率 vs. 功耗

高频晶体通常功耗更大，也更易受干扰。

2、封装 vs. 性能

超小封装的晶体对PCB寄生参数更敏感，对布线要求也更高。

3、起振时间 vs. 功耗

在频繁休眠唤醒的低功耗设备中，较长的起振时间会显著增加平均功耗。
