Integrated Oscillator Capacitor(集成振荡器电容)指的是什么电容？

Integrated Oscillator Capacitor（集成振荡器电容）指内置于芯片（IC）内部的电容器，专门用于配合振荡器电路（如晶振或RC振荡器）产生稳定的时钟信号。

简单来说，它就是芯片内部自带的“起振搭档”。要理解它的意义，关键在于区分两种场景：

场景一：

配合外部晶振（作为负载电容）。绝大多数MCU（单片机）需要外接晶振，并配两个外部电容才能起振。但如果芯片集成了这个电容，你就不用再焊外部的两颗小电容了，直接接晶振即可（或甚至只需接无源晶振，内部自动匹配）。这节省了PCB空间和BOM成本。

场景二：

内部RC振荡器（作为定时元件）。芯片内部如果自带时钟（如常见的8MHz内部振荡器），这个电容就是决定振荡频率的核心元件之一。因为它的值固定，所以内部时钟精度一般不如外部晶振（温漂较大），但省去了外部引脚。

实际使用中注意事项：

1、不可随意外部并联

这个电容已微调至芯片内部设计值。如果你在外部额外并联电容，会改变总负载电容，导致晶振频率偏大甚至无法起振。

2、查数据手册

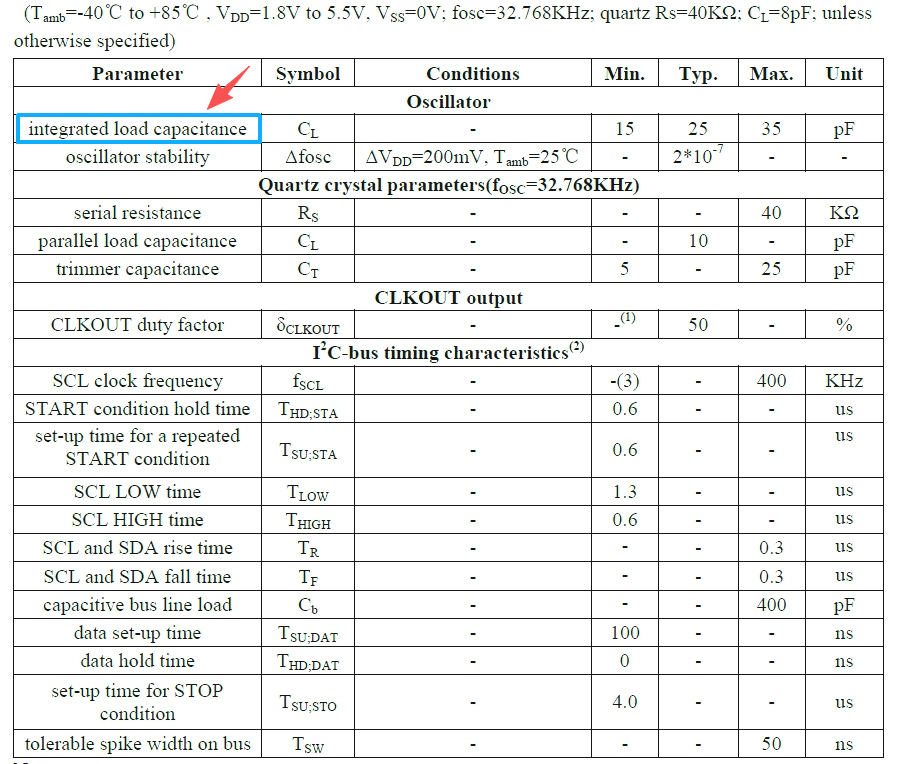

如果芯片支持“内部负载电容”，手册通常会给出可配置范围（如4pF~20pF）。你需要通过寄存器配置这个值，使其匹配你所接晶振的负载电容规格（如晶振要求12pF，就配成12pF），否则时钟不准。

总之，它就是为了让你少焊两个外部电容而集成在芯片里的电容，但也因为“固定”或“可调范围有限”，不如外接电容灵活。
