(无源晶振24MHz输出波形:正弦波)
晶振周围的接地过孔为什么要打那么密?
接地过孔围栏的作用是形成半屏蔽腔,把晶振的辐射限制在局部区域。过孔间距过大的话,高频分量会从过孔之间”漏”出去。经验上过孔间距不超过最高关注频率对应波长的二十分之一,对于几百兆赫兹的谐波,3到5毫米间距是常用值,具体还要看板材和叠层。

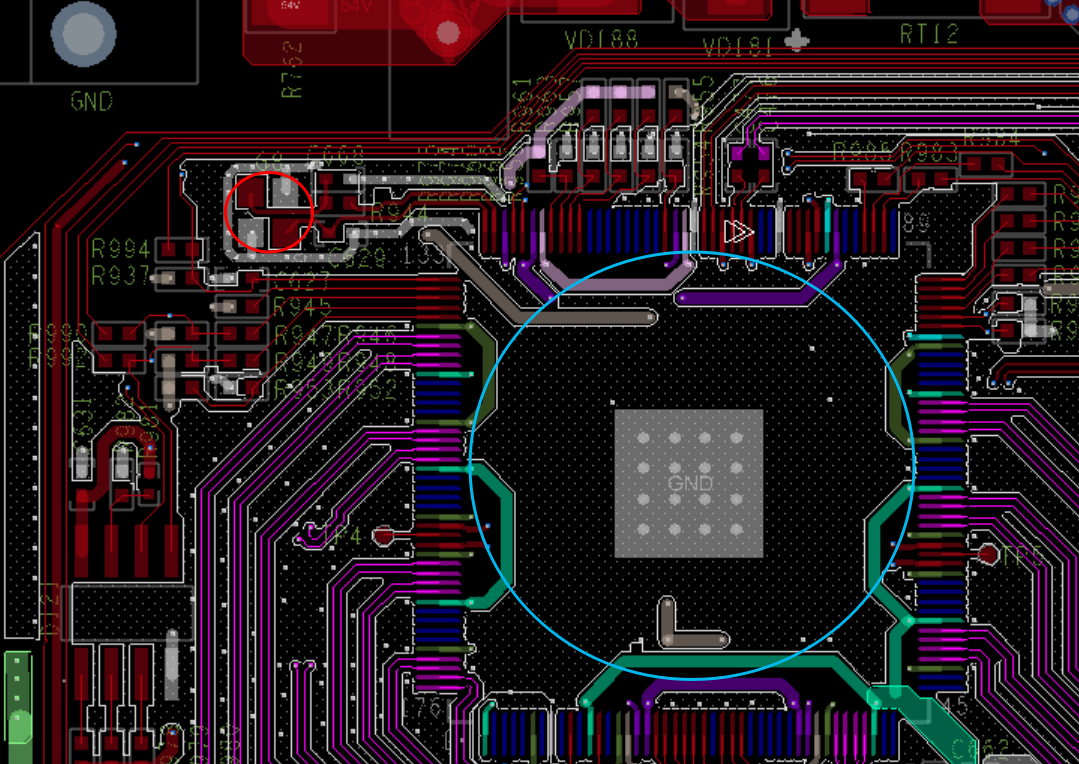

layout for crystal-4pin:

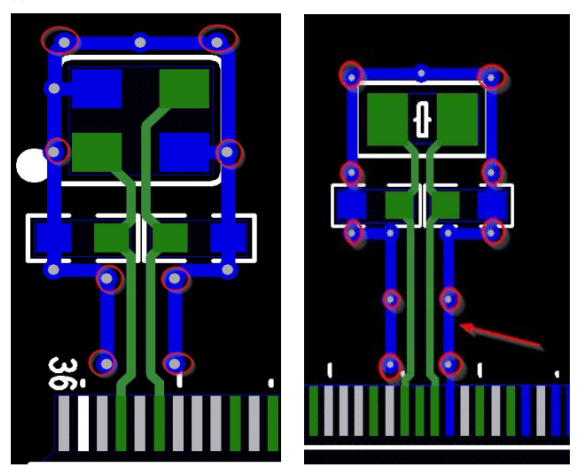

layout for crystal-4pin and crystal-2pin:
