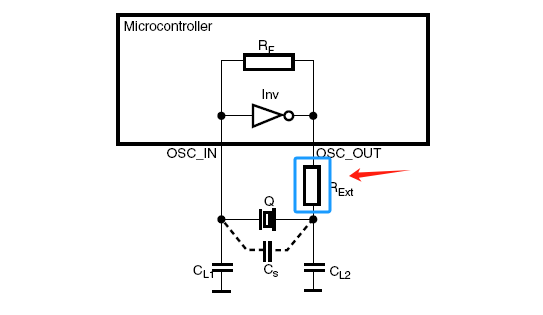

（无源晶振电路中0欧姆串联电阻位置：Rext处）

无源晶振串联0欧姆电阻串联在哪里？

答：0欧姆串联电阻通常位于晶振与微控制器时钟信号输出脚之间。

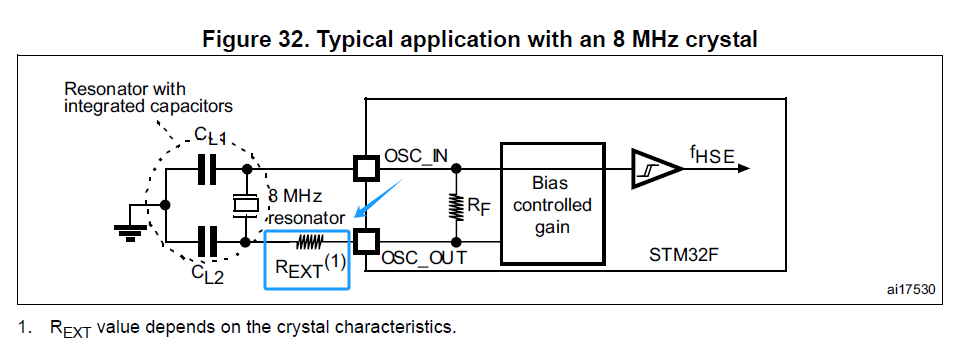

串联0欧姆电阻具体位置如下：

晶振频率管脚：电阻的一端连接晶振的其中一个频率引脚。

芯片时钟信号输出脚：电阻的另一端连接微控制器的时钟输出引脚（OSC_OUT）。

串联0欧姆电阻的作用

调试与测试：方便调试时断开电路。

信号完整性：改善信号质量，减少反射和干扰。

电路保护：防止过驱电流损坏晶振。如果晶振不存在过驱，则无需增加带阻值的电阻，以防造成晶振起振困难或停振问题。

注意事项

电阻选择：通常使用0欧姆电阻，实际为短接。

布局布线：尽量缩短电阻与晶振及芯片的距离，减少干扰。

总结

0欧姆电阻串联在晶振其中一个频率管脚与芯片时钟输出脚之间，主要用于调试、信号优化和电路保护。

拓展阅读：五大晶振选型常见误区

1、ppm越高越可靠？

室内固定设备（电视、会议终端）用±20ppm的SPXO绰绰有余。户外设备选用±0.5~2ppm TCXO。先确认设备工作温度范围，再匹配对应频率精度ppm等级。

2、关于“工作温度”的误解

消费级晶振-20℃~+70℃不够，企业级设备需-40℃~+85℃或更高105℃宽温。夏季密闭机柜内温度常超+50℃，普通晶振极易停振。另外，无人机、手持设备需加固工艺抗振。

3、音频与视频晶振混用

视频主频（27MHz/54MHz）求低抖动，音频专频（22.5792MHz/24.576MHz）求低相噪。混用将直接导致杜比全景声延迟、口型错位。视频时钟用低抖动SPXO，音频时钟用低相噪专用晶振

4、抖动＜1ps就能满足HDMI 2.1 ？

普通CMOS输出SPXO即便标称抖动小于1ps，在面对HDMI 2.1高达48Gbps的差分信号时依然力不从心，极易诱发间歇性黑屏。必须选用抖动＜0.5ps（RMS）的低抖动SPXO，确认数值口径。

5、TCXO与VCXO混淆

TCXO只负责稳频，并不具备频率牵引能力。在多机位导播、信号同步中，VCXO压控晶振才是刚需。同步系统需TCXO+VCXO配合使用，单一器件无法满足要求。
