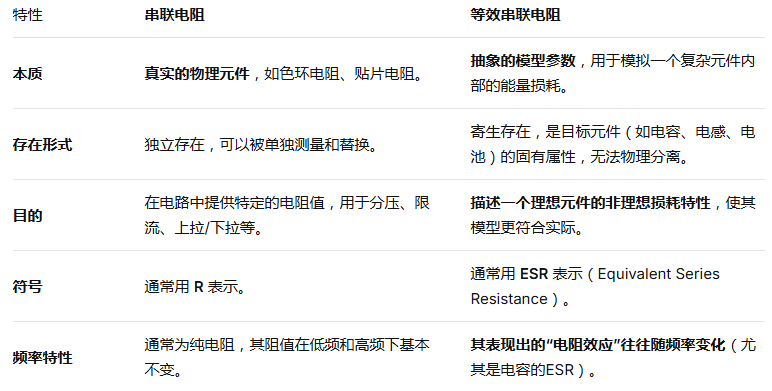

（串联电阻 VS 等效串联电阻）

晶振电路：等效串联电阻ESR和串联电阻的区别是什么？

无源晶振，即晶体谐振器，晶体属于半导体器件。用万用表测试无源晶振单体，其频率管脚之间是不导通的。等效串联电阻ESR是一个“等效”出来的、虚拟的模型参数，用来描述一个非理想元件的损耗特性。换句话说，ESR是计算出来、测量出来的寄生参数，是无源晶振数据手册里的一个规格。

无源晶振的等效串联电阻ESR受什么影响？

频率、封装类型、尺寸都会影响到ESR的大小，如：频率越低，晶片越厚，ESR越大；频率越高，晶片越薄，ESR越小。

（无源晶振49SMD系列ESR参考值）

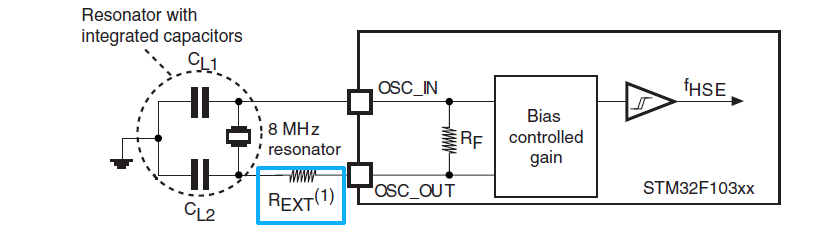

串联电阻是一个具体的、物理存在的电阻元件。简而言之，串联电阻是看得见、摸得着的独立元件。如下图蓝框（Rext）所示：

一个综合类比：供水系统

串联电阻：就像你特意安装在管道上的一个阀门，用于精确控制水流大小。

等效串联电阻：就像管道本身内壁不光滑造成的摩擦阻力。你无法移除这个“阻力”，它是管道材料的固有属性。为了计算方便，我们可以把一段长管道等效为一个“理想无阻管道”+“一个代表所有摩擦阻力的阀门（ESR）”。
