晶振的驱动能力（Drive Level）指的是什么？

晶振（这里指晶体谐振器/Crystal Resonator）的驱动能力（Drive Level，也称激励电平）是指流过晶振的有效功率（通常以微瓦μW为单位）。它反映的是振荡电路施加给晶振的能量大小。

简单理解：以下图音叉晶振为例，晶振就像一个高精度的音叉，驱动能力就是敲击它的力度。

核心影响：为何不能太强也不能太弱？

1、 驱动能力过低：能量不足，晶振难以起振或起振极慢；在工作温度变化或电压波动时可能停振，导致系统时钟丢失。

2、 驱动能力过高：能量过大，晶振内部振动过猛。

•  短期：频率漂移，产生谐波失真。
•  长期：加速老化，降低寿命。
•  致命：内部石英片或电极损坏，直接失效。

驱动能力与软件的关系

这正是你上一个问题的延续。软件（或硬件设计）可以通过配置振荡电路驱动电流来控制驱动能力：

可配置的驱动等级：许多MCU（如STM32的HSE、部分RTC的LSE）提供多档驱动能力设置（高、中、低）。

软件匹配流程：

1、 查看晶振手册，确认其允许的最大驱动能力（例如 100μW）。

2、 软件配置或硬件选择相应的档位，使实际驱动能力低于晶振最大值，并留有余量（通常20%-50%）。

3、 过低设置：晶振不起振；过高设置：晶振损坏或频率不稳。

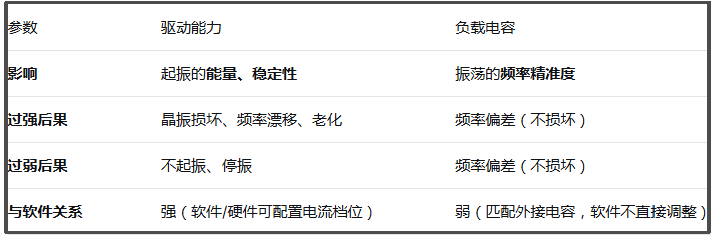

关联术语补充

负载电容（Load Capacitance）

晶振两端的有效电容值，影响频率精度。如果电容不准，频率会偏高或偏低。

负阻（-R/负性阻抗）

振荡电路抵消晶振等效电阻的能力。负阻至少应为晶振等效电阻的5倍，才能保证可靠起振。

频率牵引度（TS/Frequency Pullability/Pulling Range）

负载电容变化时，晶振频率随之变化的量。
