晶振信号输入输出走线可以换层(layer)吗？

答：对于晶振信号的输入输出走线，原则上建议尽量避免换层，但在特定条件下可以换层，前提是做好充分的信号完整性（SI）与电磁兼容（EMC）设计。换句话说，设计时将晶振与芯片放在PCB同一面（通常TOP层），保持走线直线、平行、等长、极短（<12mm，越短越好），两边包地。即使付出布局调整的代价，也应尽量避免晶振信号换层。

为什么尽量避免换层？

晶振信号（尤其是高频无源晶振的XO、XI引脚之间）是高阻抗、纯模拟的窄带信号，对电容耦合和噪声极其敏感。换层会带来以下风险：

1、阻抗不连续与反射

信号换层必须通过过孔，过孔会引入约0.3~0.6pF的寄生电容和数nH的寄生电感，导致特征阻抗突变，引起信号反射和过冲/振铃。

2、参考平面不连续

换层意味着参考平面从一层切换到另一层。如果两层参考平面不同（例如从GND换到VCC），回流通路会被切断，形成大的电流环路，产生强共模辐射，并可能耦合到晶振敏感信号，导致频率抖动或停振。

3、增加寄生电容，影响振荡裕量

过孔增加的电容会直接并联在晶振两端，可能降低负阻裕量（负阻通常要求为晶振等效电阻的5倍以上）。寄生电容过大会导致振荡不稳定、起振慢，甚至无法起振。

4、更容易拾取干扰

晶振走线属于“天线”，换层后暴露在多个层面，更容易耦合来自数字走线、电源平面的高频噪声。

在哪些情况下必须换层？

例如PCB布局空间极度受限、必须将晶振布置在背面，或者需要走线到另一层去接负载电容。

如果必须换层，请严格执行以下措施：

1、成对打GND过孔

在信号过孔旁边紧挨着（距离≤1mm）打一个或两个地过孔，提供最短的回流路径。

2、使用同一参考平面（强烈推荐）

如果必须换层，尽量让换层前后的参考平面是同一个网络（比如都是GND），且通过过孔将两层GND缝合。例如：从TOP层的GND参考换到BOT层的GND参考，需在换孔附近打多个地过孔连接两层GND。

3、尽量缩短换层后走线长度

换层后应尽快到达负载电容或芯片引脚，减少天线段长度。

4、降低信号频率

晶振频率低于20MHz时，换层影响相对较小（但仍需注意）；频率超过50MHz，强烈不建议换层。

5、包地保护

换层前后，在晶振信号两侧包地线（GND走线），并通过过孔密集接地。

6、避免在晶振信号下方有任何电源或数字信号走线，保证参考平面干净完整。

一个例外情况：有源晶振（振荡器）的输出

有源晶振输出通常是数字方波（如3.3V CMOS），输出阻抗较低（几十Ω），驱动能力较强。其输出走线换层的影响远小于无源晶振。但仍需遵循普通时钟信号换层的规则：参考平面连续、旁边有地过孔。

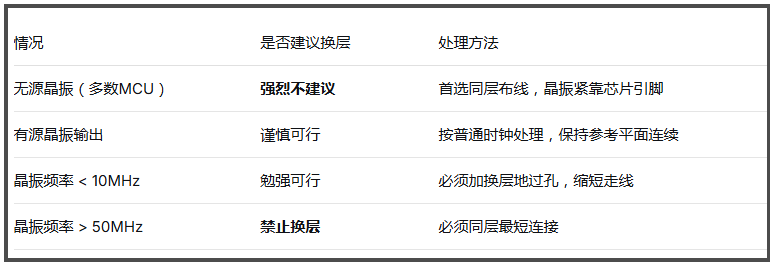

晶诺威科技建议如下：
