晶诺威科技产无源晶振与有源晶振内部电路图对比如下:



有源晶振内部电路图,引脚/焊盘说明图及EMC电路接线图



晶诺威科技产有源晶振引脚/焊盘说明

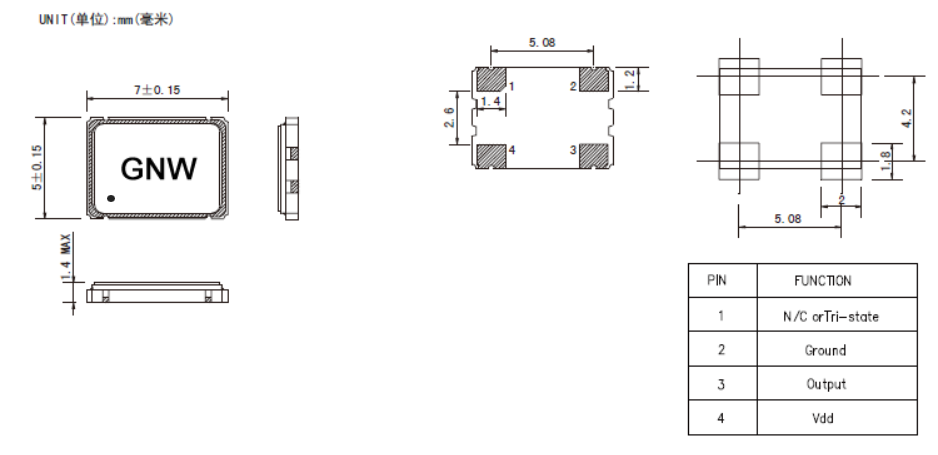

一般情况下,有源晶振有4个脚,有个圆点标记的我们称之为1号脚(PIN1)或脚#1,按逆时针(管脚向下)分别为2、3、4。晶诺威科技产OSC7050有源晶振尺寸及引脚/焊盘说明如下:

有源晶振内部电路图,引脚/焊盘说明图及EMC电路接线图

有源晶振内部电路图,引脚/焊盘说明图及EMC电路接线图

脚#1三态/悬空(TRI-STATE/NO CONNECTION),脚#2接地(Ground),脚#3接信号输出(Output),脚#4接电源电压(VDD)

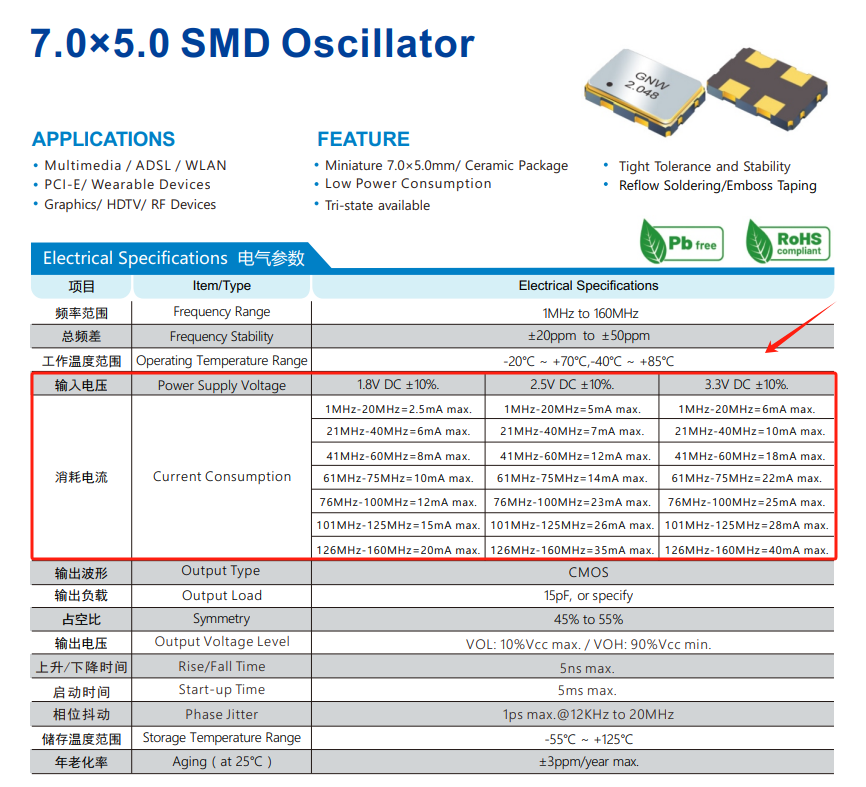

晶诺威科技产有源晶振额定输入电压有:1.8V、2.5V、3.3V可选,5V需定制。

有源晶振内部电路图,引脚/焊盘说明图及EMC电路接线图

但需要指出的是,针对不同有源晶振型号,在接法上也存在一定差异。如果晶振脚#1具备E/D使能功能或Stand-by待机功能,接地(Ground)就会导致晶振无法输出频率信号。因此,接线前请务必仔细阅读规格书中相关说明,以免发生错误接线后引发有源晶振工作不良。如下图所示:有源晶振内部电路图,引脚/焊盘说明图及EMC电路接线图

有源晶振EMC电路接线图

有源晶振内部电路图,引脚/焊盘说明图及EMC电路接线图

注:

1、R1为预留匹配设计,可根据实际情况进行调整或更换磁珠处理。

2、C1为预留设计,可根据实际情况进行增加或者调整处理。

总结:

有源晶振内部电路图,引脚/焊盘说明图及EMC电路接线图

有源晶振内部含有石英晶体、振荡IC和匹配电容等外围电路,精度高、输出信号稳定,不需要设计外围电路、使用方便,但需要电源供电。有源晶振一般是4管脚封装,有电源、GND、振荡输出和一个空置端。使用有源晶振时要特别注意,电源必须是稳压的且电源引线尽量短,并尽量与系统中使用晶振信号的芯片共用一个GND。

有源晶振与无源晶振应用电路对比如下:

有源晶振内部电路图,引脚/焊盘说明图及EMC电路接线图

晶诺威科技制造的晶振内部结构经由专门的抗电磁电路设计,可有效降低电磁干扰的影响,其输出频率具备高精度和高稳定度,因此可以为IC提供精准和稳定的参考时钟。针对RF射频类电子产品,如蓝牙、WiFi等短距离无线通讯,也是保障设备之间数据无线高速稳定传输的最佳之选择。
