无源晶振（Crystal）又被称为石英晶体谐振器。晶振是石英晶体谐振器（Quartz Crystal Unit）和石英晶体振荡器（Crystal Oscillator）的统称。

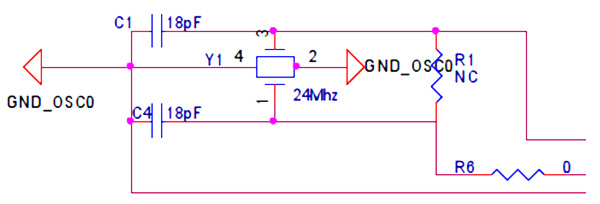

单片机的时钟源是基于晶振工作时输出的频率，即由晶振、电阻、电容构成的振荡电路。
无源晶振工作原理：

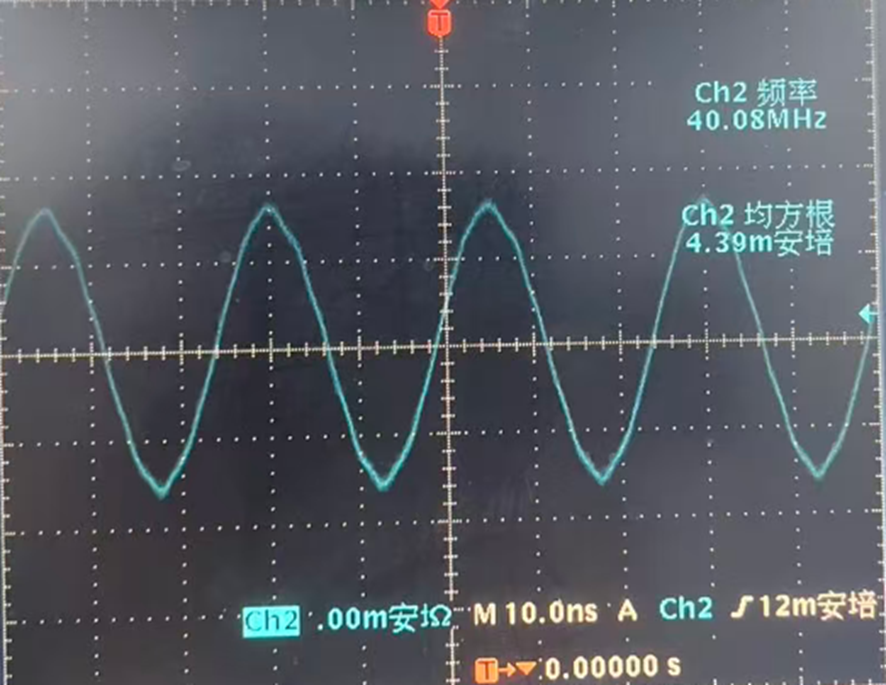

在石英水晶片的两边镀上电极，通过在两电极上加一定的电压，因为石英有压电效应，电压形成了，自然就会产生形变，从而给IC提供一个正弦波形。通过IC的内部整形和PLL电路后产生方波，然后输入给下级电路。有源晶振的工作目的就是把频率部分和驱动PLL电路集成在IC外部，自成一体，直接输出方波供下级电路使用。
无源晶振只有在被满足起振条件后才能输出标称频率。若晶振出现不起振现象，请根据下面建议进行尝试：
1、不起振。上电复位后晶振不工作或是低功耗模式下晶振不工作，但是敲击一下晶振又会正常起振。此即晶振的欠激励现象，原因在于激励功率不够或起振时间太长。解决方法是选择能耗小的晶体，同时在允许范围内减少外接电容值，缩短起振时间，电容取值不要相同。
2、频率偏大，此为激励功率过大现象，用示波器可以观察到输出波形的波峰和波谷被削平。此时晶振被过分驱动，应在芯片相关脚上串接电阻调整至输出波形清晰完整为止。
再次强调一下：晶振是有源晶振和无源晶振的总称，无源晶振需要调整外接电容与之匹配，有源晶振不需要外接电容，因此也谈不上电容匹配问题。
晶振的标称电气参数在测试时有一个“负载电容”的条件，通常用“CL”表示。只有在晶振工作时满足这个条件，输出的振荡频率才可能与标称频率一致。
常见的晶振有两脚和四脚之分，其实无源晶振两脚跟四脚的差别不大，因为主要它还是靠两个脚在工作。
还有一种不常见的为三脚晶振，它是一种集晶振和电容为一体的复合元件，经常应用于变频器类产品上。由于在集成电路振荡端子外围电路中总是以一个晶振（或其它谐振元件）和两个电容组成回路，为便于简化电路及工艺，人们便研制生产了这种复合件。其三个引脚中，中间的一个脚通常是两个电容连接一起的公共端，另外两个引脚即为晶振两端，也是两个电容各自与晶振连接的两端。
