无源晶振负载电容选8/9/12pF的区别是什么？

答：无源晶振的负载电容选择8pF、9pF还是12pF，核心区别在于功耗、起振难易度和频率稳定性之间的权衡。可以将负载电容比作驱动晶振这个“钟摆”所需的力量。数值越小，摆动越容易但越易受干扰；数值越大，摆动越稳但要花更大力量去推动。

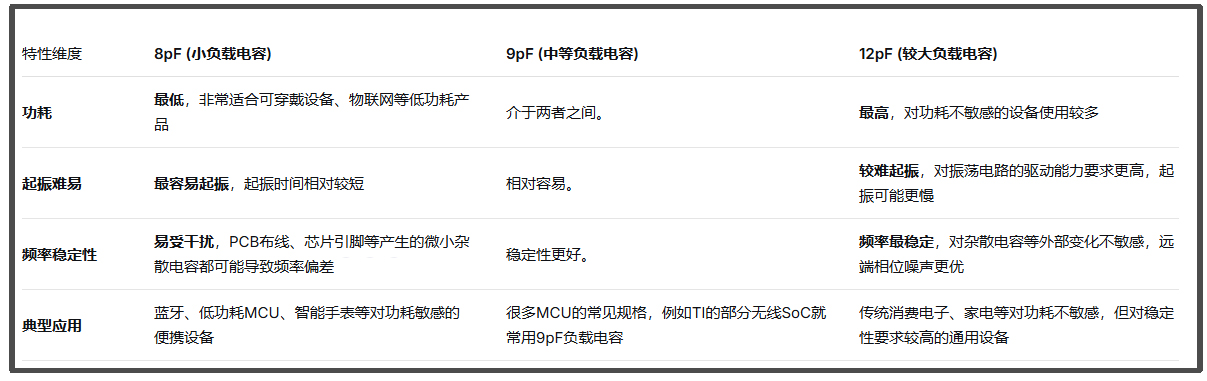

三种电容选型的特点对比

关于选型关键依据，最重要的一点是：

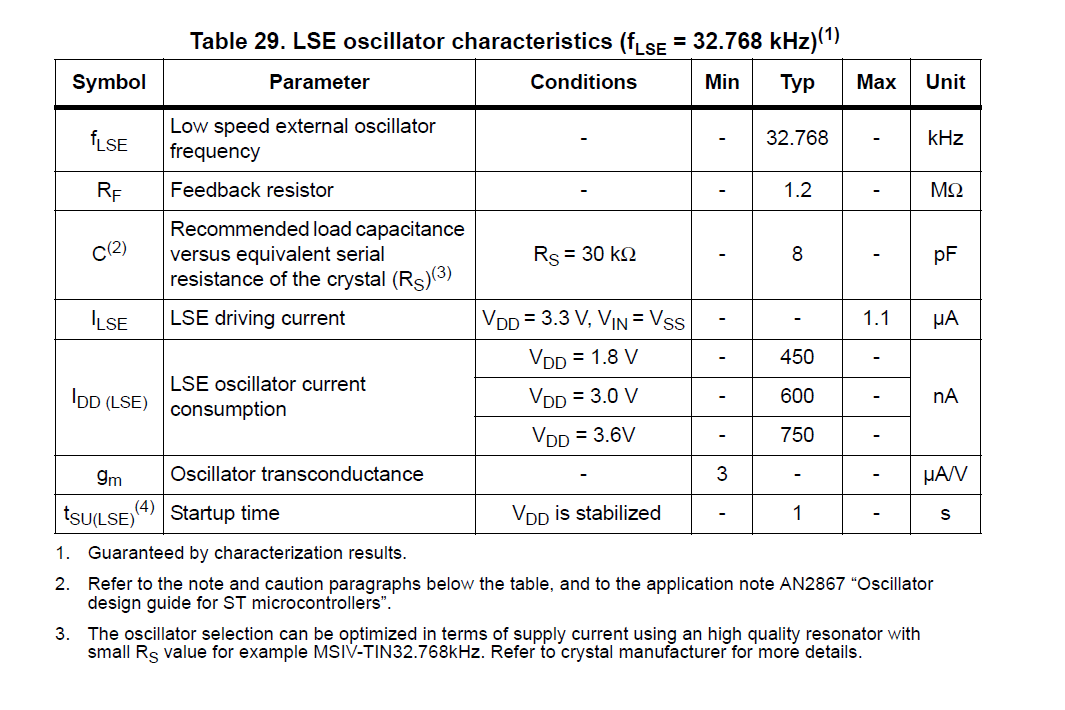

必须遵循芯片数据手册(Data Sheet)的推荐值。这是选择晶振负载电容（CL）的根本依据。例如，有些MCU内部已集成了部分负载电容，此时就可能要求外部搭配特定负载电容值的晶振才能正常工作。

此外，还有一个常见的实践要点：

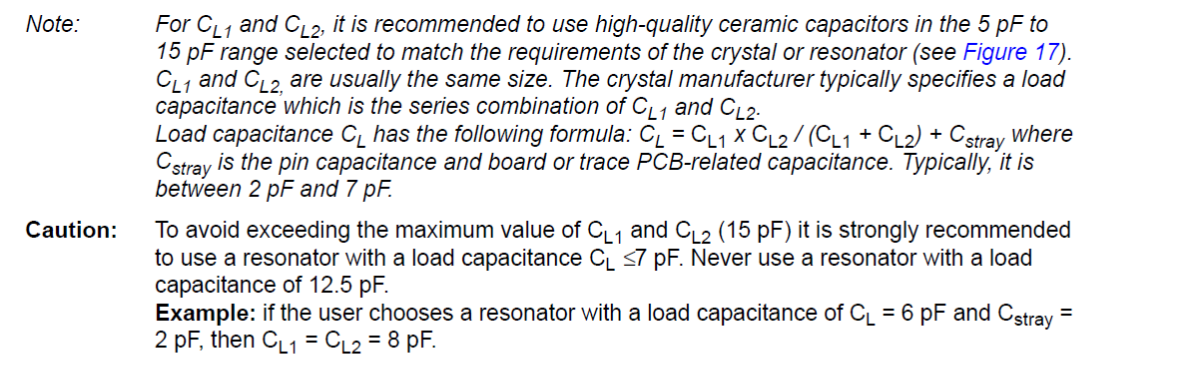

选用的晶振本身负载电容CL值，不等于实际焊接在电路板上的两个匹配电容值（C1&C2，建议C1=C2）。因为电路板上还存在约2-6pF的杂散电容（Cstray），所以实际匹配电容的取值需根据电容匹配公式来计算：

以12pF晶振为例，实际外接电容可能在15-18pF左右。

如何着手设计

1、查手册：

从主控芯片的规格书中，找到它对晶振负载电容（CL）的明确要求。

2、选晶振：

购买晶振时，选择与芯片要求一致的负载电容值（如8pF, 9pF或12pF）。

3、算电容：

根据公式和PCB布局估算杂散电容，计算出实际需要焊接的两个电容值，并优先选择NPO/COG材质的电容以保证精度和温漂性能。
